LT-Ku07A RADAR ΕΠΙΣΠΕΔΗΣΗΣ ΜΙΑΣ ΑΥΤΟΛΟΓΙΑΣ + LT-C4 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (προαιρετική)
Εισαγωγή του προϊόντος:

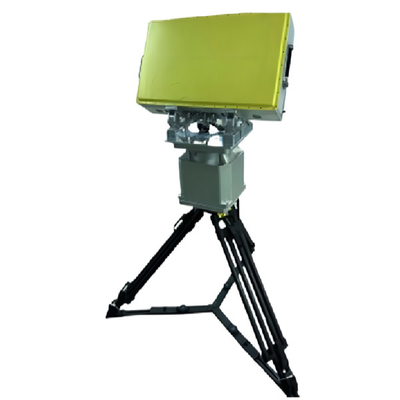

Το μονοδιάστατο τρισδιάστατο ραντάρ συντεταγμένης συστοιχίας LT-Ku07A είναι εξοπλισμός παρακολούθησης και αναγνώρισης χαμηλού υψομέτρου, που λειτουργεί στη ζώνη Ku.Αυτό το ραντάρ υιοθετεί το σύστημα AESA (Active Phased Array)Στην διάσταση υψόμετρου, η σάρωση φάσης χρησιμοποιείται για σάρωση, ενώ στην διάσταση αζιμούθου, η μηχανική σάρωση χρησιμοποιείται για σάρωση για την επίτευξη κάλυψης αζιμούθου 360 °.Όλο το μηχάνημα υιοθετεί ένα δομικό και στερεό-καθεστώς σχεδιασμό για να εξασφαλίσει την αξιοπιστία του εξοπλισμού.

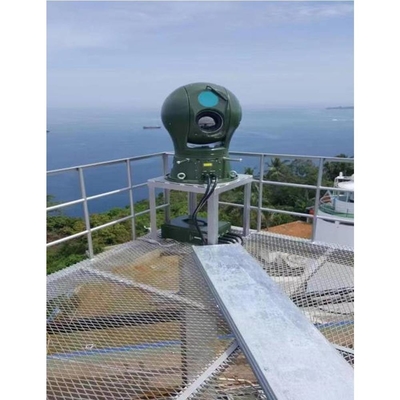

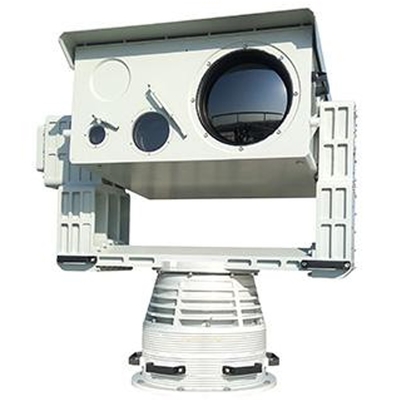

Το LT-C4 διαθέτει την ευελιξία και την ικανότητα ελιγμών για να στοχεύει στόχους που πετούν σε χαμηλό υψόμετρο (UAV, χημικά μπαλόνια, βιονικά πτηνά) ή μη επανδρωμένα σκάφη στην επιφάνεια της θάλασσας,πλοία που μετακινούν στόχους απεριόριστων θέσεων. 360° σάρωση σε πραγματικό χρόνο σε πλήρες πεδίο, παρακολούθηση κλειδαριού, ανίχνευση και προειδοποίηση.μπορεί να επιτύχει εργασία συνεχούς παρακολούθησης χωρίς χειριστήρα μέρα και νύχταΤαυτόχρονα, υιοθετεί τεχνολογία νυχτερινής όρασης με υπερύθριες θερμικές εικόνες, η οποία έχει καλή απόκρυψη, ισχυρή ικανότητα να διεισδύει στη ομίχλη και δεν περιορίζεται από πηγές φωτός.Μπορεί να προσαρμοστεί απρόσκοπτα σε ενσωματωμένο τερματικό εξοπλισμό, όπως συνδεδεμένα συστήματα ραντάρ, συστήματα ραδιοανίχνευσης και συστήματα παρεμβολής πλήρους συχνότητας.
Χαρακτηριστικά του προϊόντος:
1Δυνατή ανθεκτικότητα στην περιβαλλοντική ακαταστασία.
2"Με μια συσκευή ρύθμισης ύψους, μπορεί να ρυθμίσει τη γωνία της κεραίας, εφαρμόζεται σε μια ποικιλία διαφορετικών γεωγραφικών συνθηκών.
3Επιλύει τις τεχνικές δυσκολίες εντοπισμού και αναγνώρισης πολλαπλών στόχων στο θορυβώδες περιβάλλον.
4Σύστημα απεικόνισης ορατού φωτός υψηλής ευκρίνειας, με μεγάλη απόσταση παρατήρησης.
5"Ο μηχανισμός ηλεκτρικής ευκρίνειας του οπτικού άξονα λέιζερ μπορεί να ολοκληρώσει τη ρύθμιση της ευθυγράμμισης λέιζερ χωρίς να αποσυναρμολογήσει το μηχάνημα.
6Η παθητική θερμική απεικόνιση έχει καλή απόκρυψη και δεν ανιχνεύεται εύκολα.
7Χρησιμοποιώντας την τεχνολογία συνεχούς ζουμ θερμικής απεικόνισης, η απεικόνιση είναι σαφής και η απόσταση ανίχνευσης είναι μεγάλη,κατάλληλο για την αναζήτηση στόχων με μεγάλο οπτικό πεδίο και την παρατήρηση των λεπτομερειών στόχων σε μεγάλη απόσταση.
8"Αύξητη ακρίβεια πίνακας περιστροφής, υψηλό επίπεδο αντίστασης στον άνεμο, υψηλή ακρίβεια τοποθέτησης, γρήγορη ταχύτητα απόκρισης, ομαλή λειτουργία, επιτυγχάνοντας ολόγυρη παρακολούθηση τυφλής γωνίας.
9Το ενσωματωμένο σύστημα ελέγχου της θερμοκρασίας εξασφαλίζει ότι τα ηλεκτρονικά μέσα στο μηχάνημα λειτουργούν σωστά όλη την ημέρα, όλο το χρόνο.
10Ολόκληρη η μηχανή είναι ενισχυμένη με ένα επαγγελματικά σχεδιασμένο κέλυφος, το οποίο είναι όμορφο, ελαφρύ και ανθεκτικό.υδροσταθεροποίηση, και οξεία βροχή.
11Εξοπλίζεται με κλειδαριά πορείας, το όχημα μπορεί να κλειδωθεί κατά την ταχεία κίνηση. Ταυτόχρονα μπορεί να είναι εξοπλισμένο με σταθερή και απορροφητική θραύση,που μειώνει αποτελεσματικά τις δονήσεις και προστατεύει τη σταθερότητα του εξοπλισμού.
12Εξοπλισμένο με έξυπνη μονάδα αυτόματης σύνδεσης, μονάδα αυτόματης παρακολούθησης, μονάδα αυτόματης ανίχνευσης και ικανό να παρέχει ανατροφοδότηση σχετικά με πληροφορίες στόχου στον αέρα.
|
Ονομασία παραμέτρου
|
Αξία παραμέτρου |
| Σύστημα ραντάρ |
Μηχανική σάρωση αζίμουθ, σάρωση μονοπυλικών παλμών σε φάση κλίμακας, ενεργό φάση συστοιχίας |
| Διάταξη συχνοτήτων λειτουργίας |
Κου Μπαντ |
| Πεδίο σάρωσης |
Αζιμούθ: 0°-360° |
| Κλίση: 0°-40° |
| Ταχύτητα κεραίας |
≤ 6s |
| Πεδίο ανίχνευσης ((Pd=0).8,Pfa=10-6) |
≥5,5km ((RCS):0.01m2Πιθανότητα ψευδούς συναγερμού 10- 4Πιθανότητα ανίχνευσης 0,8) |
| Άγρυπνη περιοχή |
≤ 200m |
| Απόφαση |
Ανάλυση εμβέλειας: ≤ 10m |
| Ανάλυση αζίμουθ: ≤ 3° |
| Ανάλυση κλίμακας: ≤ 6° |
| Ελάχιστη ανιχνεύσιμη ταχύτητα: ≤ 0,5m/s |
| Ακριβότητα |
Ακριβότητα εμβέλειας: ≤ 5m |
| Ακριβότητα αζιμούθ: ≤ 0,5° |
| Ακριβότητα κλίμακας:0.5° |
| Ακριβότητα ταχύτητας: ≤ 0,1 m/s (τρόπος παρακολούθησης) |
| Ραδιακή ταχύτητα στόχου |
0.8m/s-40m/s |
| Ικανότητα εντοπισμού στόχου |
≥ 200 παρτίδες |
| Μεταφορά ισχύος |
160W |
| Μέγεθος εξοπλισμού εμπρός |
≤ 620mm*230mm*330mm |
| Βάρος |
55 κιλά |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Ανάλυση ορατού φωτός |
2MP / 4MP / 8MP Προαιρετικό |
| Φωκό μήκος ορατού φακού |
700 χιλιοστά |
| Υπερύθμιση υπέρυθρου |
384X256/640X512 /1280X1024 Προαιρετικό |
| Φωκό μήκος υπέρυθρου φακού |
20-240mm; 12x Οπτική Ζούμ |
| Μέτρηση απόστασης λέιζερ |
μήκος κύματος 1570nm |
| Δύναμη: 4 χιλιόμετρα |
| Δραστηριακή συχνότητα:1Hz |
| Οπτική σταθεροποίηση εικόνας |
Προαιρετικό γυροσκόπιο υψηλής ακρίβειας με οπτική ίνα για τη διατήρηση σταθερής εικόνας και λειτουργία ενώ το όχημα κινείται |
| Ακριβότητα τοποθέτησης στρογγυλοειδούς |
±0.01 |
| Ακριβότητα παρακολούθησης στρογγυλοπετραγών |
1mrad |
| Πεδίο γωνίας του περιστροφικού |
Οριζόντια θέση 0-360° απεριόριστη συνεχής περιστροφή. |
| Στροφή ± 90 |
| Ταχύτητα κίνησης στρογγυλοειδούς |
Οριζόντια μέγιστη τιμή 120°/S |
| Στροφή μέγιστη 100°/S |
| Ολόκληρη η Μηχανή Προσαρμόζεται στο Περιβάλλον |
-40°C-+60°C,Αντιστοιχεί σε πρότυπα όπως η επίδραση των δονήσεων, η συμβατότητα της μπαταρίας, το μούχλα ψεκασμού αλατιού, IP67 στην καμπίνα/IP66 για ολόκληρη τη μηχανή, κλπ. |
| Συνολική κατανάλωση ενέργειας |
500W |
| Ηλεκτρική τροφοδοσία |
DC48V, Εξοπλισμένο με AC220 ± 20% V ευρεία είσοδο υδροστεγούς σταθεροποιημένης τροφοδοσίας |
| Εξωτερική διεπαφή |
1 × 10Base-T/100Base TX, διεπαφή RJ45, διεπαφή τροφοδοσίας, σειράς θύρας ελέγχου κλπ. |
