LT-Ku07 RADAR ΕΠΙΣΠΕΔΗΣΗΣ ΜΙΑΣ ΛΟΥΚΟΥΣ + LT-D6 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (προαιρετικό)
Εισαγωγή του προϊόντος:

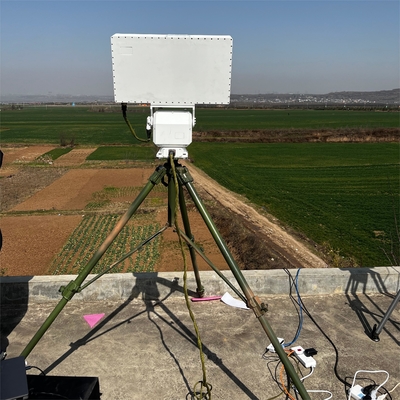

Το LT-Ku07 μονοδιάστατο φάσιμο ραντάρ τριών συντεταγμένων είναι εξοπλισμός παρακολούθησης και αναγνώρισης χαμηλού υψομέτρου, που λειτουργεί στην ζώνη Ku.Το ραντάρ υιοθετεί το σύστημα AESAΣτην διάσταση διαστάσεως, η σάρωση φάσης χρησιμοποιείται για την σάρωση, ενώ στην διάσταση αζιμούθου, η μηχανική σάρωση χρησιμοποιείται για την σάρωση για την επίτευξη κάλυψης αζιμούθου 360 °.Όλο το μηχάνημα υιοθετεί ένα δομικό και στερεό-καθεστώς σχεδιασμό για να εξασφαλίσει την αξιοπιστία του εξοπλισμού.

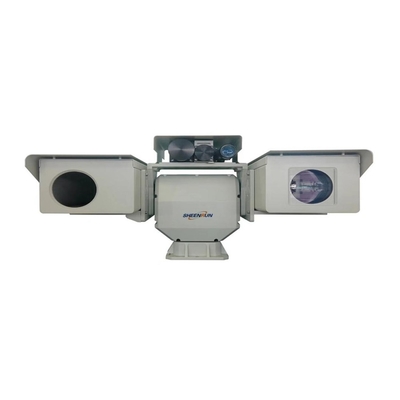

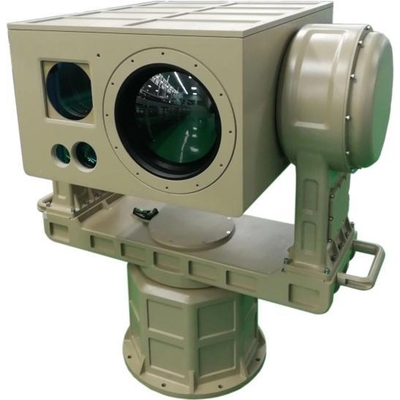

Το LT-D6 διαθέτει την ευελιξία και την ικανότητα ελιγμών για να στοχεύει στόχους που πετούν σε χαμηλά υψόμετρα (UAV, χημικά μπαλόνια, βιονικά πτηνά) ή μη επανδρωμένα σκάφη στην επιφάνεια της θάλασσας.πλοία που μετακινούν στόχους απεριόριστων θέσεων. 360° πλήρης εμβέλειας σε πραγματικό χρόνο σάρωση, παρακολούθηση κλειδαριού, ανίχνευση και προειδοποίηση.Διάγνωση απόστασης λέιζερ και έξυπνη μονάδα αλγόριθμου, μπορεί να επιτύχει ανίχνευτη συνεχή παρακολούθηση εργασία μέρα και νύχτα.ισχυρή ικανότητα να διεισδύει στη ομίχληΤο σύστημα αυτό μπορεί να προσαρμοστεί απρόσκοπτα σε ενσωματωμένο τερματικό εξοπλισμό, όπως συνδεδεμένα συστήματα ραντάρ, συστήματα ραδιοανίχνευσης και συστήματα παρεμβολής πλήρους συχνότητας.
Χαρακτηριστικά του προϊόντος:
1Δυνατή ανθεκτικότητα στην περιβαλλοντική ακαταστασία.
2"Με τη συσκευή ρύθμισης ύψους, μπορεί να ρυθμίσει τη γωνία της κεραίας, που εφαρμόζεται σε διάφορες διαφορετικές γεωγραφικές συνθήκες.
3"Επίλυσε το τεχνικό πρόβλημα επιλογής πολλαπλών στόχων για την παρακολούθηση και αναγνώριση στόχων σε περιβάλλον θορύβου φόντου.
4Σύστημα απεικόνισης ορατού φωτός υψηλής ευκρίνειας, με μεγάλη απόσταση παρατήρησης.
5"Ο μηχανισμός ηλεκτρικής ευκρίνειας του οπτικού άξονα λέιζερ μπορεί να ολοκληρώσει τη ρύθμιση της ευθυγράμμισης λέιζερ χωρίς να αποσυναρμολογήσει το μηχάνημα.
6Η παθητική θερμική απεικόνιση έχει καλή απόκρυψη και δεν ανιχνεύεται εύκολα.
7Χρησιμοποιώντας την τεχνολογία συνεχούς ζουμ θερμικής απεικόνισης, η απεικόνιση είναι σαφής και η απόσταση ανίχνευσης είναι μεγάλη,κατάλληλο για την αναζήτηση στόχων με μεγάλο οπτικό πεδίο και την παρατήρηση των λεπτομερειών στόχων σε μεγάλη απόσταση.
8"Αύξητη ακρίβεια πίνακας περιστροφής, υψηλό επίπεδο αντίστασης στον άνεμο, υψηλή ακρίβεια τοποθέτησης, γρήγορη ταχύτητα απόκρισης, ομαλή λειτουργία, επιτυγχάνοντας ολόγυρη παρακολούθηση τυφλής γωνίας.
9Το ενσωματωμένο σύστημα ελέγχου της θερμοκρασίας εξασφαλίζει ότι τα ηλεκτρονικά μέσα στο μηχάνημα λειτουργούν σωστά όλη την ημέρα, όλο το χρόνο.
10Ολόκληρη η μηχανή είναι ενισχυμένη με ένα επαγγελματικά σχεδιασμένο κέλυφος, το οποίο είναι όμορφο, ελαφρύ και ανθεκτικό.υδροσταθεροποίηση, και οξεία βροχή.
11Εξοπλίζεται με κλειδαριά πορείας, το όχημα μπορεί να κλειδωθεί κατά την ταχεία κίνηση. Ταυτόχρονα μπορεί να είναι εξοπλισμένο με σταθερή και απορροφητική θραύση,που μειώνει αποτελεσματικά τις δονήσεις και προστατεύει τη σταθερότητα του εξοπλισμού.
12Εξοπλισμένο με έξυπνη μονάδα αυτόματης σύνδεσης, μονάδα αυτόματης παρακολούθησης, μονάδα αυτόματης ανίχνευσης και ικανό να παρέχει ανατροφοδότηση σχετικά με πληροφορίες στόχου στον αέρα.
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Σύστημα ραντάρ |
Πύργο 1D ενεργητικής φάσης + αζιμουθική μηχανική σάρωση |
| Διάταξη συχνοτήτων λειτουργίας |
Κου Μπαντ |
| Πεδίο σάρωσης |
Αζιμούθ: 0°-360° |
| Κλίση: 0°-45° |
| Ταχύτητα κεραίας |
60°/s |
|
Πεδίο ανίχνευσης
(Pd=0.8,Pfa=10-6)
|
5km ((σ=0,01m2) |
| Άγρυπνη περιοχή |
≤ 200m |
| Απόφαση |
Ανάλυση εμβέλειας: 10m |
| Ανάλυση Αζίμουθ:2.5° |
| Ανάλυση τόνου: 7° |
| Ακριβότητα |
Ακριβότητα εμβέλειας ≤ 4m |
| Ακριβότητα αζιμούθ ≤ 0,5° |
| Ακριβότητα κλίσης ≤ 0,5° |
| Ακριβότητα ταχύτητας ≤1m/s |
| Ραδιακή ταχύτητα στόχου |
0.8m/s-40m/s |
| Ικανότητα εντοπισμού στόχου |
≥ 100 παρτίδες |
| Μεταφορά ισχύος |
160W |
| Μέγεθος εξοπλισμού εμπρός |
Κύρια μονάδα: 590mm*475mm*126mm |
| Βάρος |
27kg ((Γενική μονάδα) |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Ανάλυση ορατού φωτός |
2MP / 4MP / 8MP Προαιρετικό |
| Φωκό μήκος ορατού φακού |
800 mm ή 900 mm |
| Ψυκτικό σύστημα υπέρυθρης ανάλυσης |
640X512 |
| Ψυκτικό υπέρυθρο φακό εστιακό μήκος |
30-30-630 mm· 20x οπτική ζουμ ή 35-750 mm· 20x οπτική ζουμ |
| Μέτρηση απόστασης λέιζερ |
μήκος κύματος 1570nm |
| Δύναμη: 5 χλμ. |
| Δραστηριακή συχνότητα:1Hz |
| Οπτική σταθεροποίηση εικόνας |
Προαιρετικό γυροσκόπιο υψηλής ακρίβειας με οπτική ίνα για τη διατήρηση σταθερής εικόνας και λειτουργία ενώ το όχημα κινείται |
| Ακριβότητα τοποθέτησης στρογγυλοειδούς |
±0.01 |
| Ακριβότητα παρακολούθησης στρογγυλοπετραγών |
1mrad |
| Πεδίο γωνίας του περιστροφικού |
Οριζόντια θέση 0-360° απεριόριστη συνεχής περιστροφή. |
| Στροφή ± 90 |
| Ταχύτητα κίνησης στρογγυλοειδούς |
Οριζόντια μέγιστη τιμή 120°/S |
| Στροφή μέγιστη 100°/S |
| Ολόκληρη η Μηχανή Προσαρμόζεται στο Περιβάλλον |
-40°C-+60°C,Αντιστοιχεί σε πρότυπα όπως η επίδραση των δονήσεων, η συμβατότητα της μπαταρίας, το μούχλα ψεκασμού αλατιού, IP67 στην καμπίνα/IP66 για ολόκληρη τη μηχανή, κλπ. |
| Συνολική κατανάλωση ενέργειας |
500W |
| Ηλεκτρική τροφοδοσία |
DC48V, Εξοπλισμένο με AC220 ± 20% V ευρεία είσοδο υδροστεγούς σταθεροποιημένης τροφοδοσίας |
| Εξωτερική διεπαφή |
1 × 10Base-T/100Base TX, διεπαφή RJ45, διεπαφή τροφοδοσίας, σειράς θύρας ελέγχου κλπ. |
| Βάρος |
85 κιλά |
| Μέγεθος |
620 mm × 420 mm × 710 mm ή 600 mm × 600 mm × 945 mm |
