LT-X07 RADAR ΕΠΙΣΠΕΔΗΣΗΣ ΜΙΑΣ ΜΙΑΣ ΑΥΤΟΛΟΓΙΑΣ + LT-D6 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (προαιρετική)
Εισαγωγή του προϊόντος:

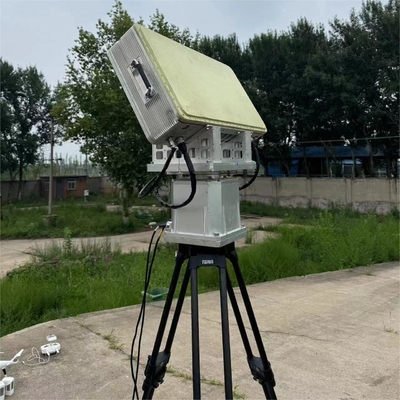

Το ραντάρ LT-X07 είναι εξοπλισμός παρακολούθησης και αναγνώρισης χαμηλής υψομέτρου που λειτουργεί στην ζώνη Χ. Το ραντάρ ανιχνεύει και εντοπίζει κινητούς στόχους εδάφους, ελικόπτερα χαμηλής υψομέτρου,Δρόνοι και θαλάσσιοι στόχοιΤο σύστημα ραντάρ ασφαλείας σε χαμηλό υψόμετρο μπορεί να ανιχνεύσει και να εξαγάγει πληροφορίες στόχου σε περίπλοκα περιβάλλοντα με ισχυρή ακαταστασία εδάφους, παρέχοντας υποστήριξη πληροφοριών για το προσωπικό μάχης.

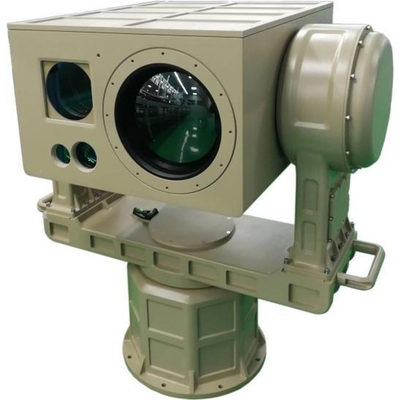

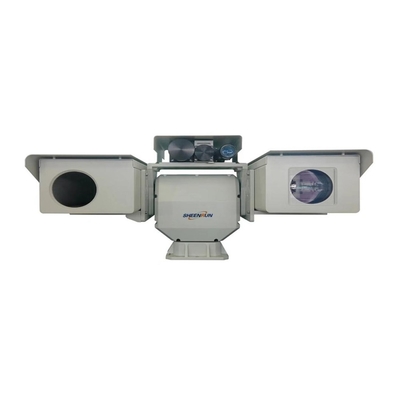

Το LT-D6 διαθέτει την ευελιξία και την ικανότητα ελιγμών για να στοχεύει στόχους που πετούν σε χαμηλό υψόμετρο (UAV, χημικά μπαλόνια, βιονικά πτηνά) ή μη επανδρωμένα σκάφη στην επιφάνεια της θάλασσας,πλοία που μετακινούν στόχους απεριόριστων θέσεων. 360° πλήρης εμβέλειας σε πραγματικό χρόνο σάρωση, παρακολούθηση κλειδαριού, ανίχνευση και προειδοποίηση.Διάγνωση απόστασης λέιζερ και έξυπνη μονάδα αλγόριθμου, μπορεί να επιτύχει ανίχνευτη συνεχή παρακολούθηση εργασία μέρα και νύχτα.ισχυρή ικανότητα να διεισδύει στη ομίχληΤο σύστημα αυτό μπορεί να προσαρμοστεί απρόσκοπτα σε ενσωματωμένο τερματικό εξοπλισμό, όπως συνδεδεμένα συστήματα ραντάρ, συστήματα ραδιοανίχνευσης και συστήματα παρεμβολής πλήρους συχνότητας.
Χαρακτηριστικά του προϊόντος:
1Δυνατή ανθεκτικότητα στην περιβαλλοντική ακαταστασία.
2Δυνατή ανίχνευση χαμηλών, μικρών και αργών στόχων.
3"Με συσκευή ρύθμισης ύψους, εφαρμόζεται σε διάφορες γεωγραφικές συνθήκες.
4Επιλύει τις τεχνικές δυσκολίες εντοπισμού και αναγνώρισης πολλαπλών στόχων στο θορυβώδες περιβάλλον.
5Σύστημα απεικόνισης ορατού φωτός υψηλής ευκρίνειας, με μεγάλη απόσταση παρατήρησης.
6"Ο μηχανισμός ηλεκτρικής ευκρίνειας του οπτικού άξονα λέιζερ μπορεί να ολοκληρώσει τη ρύθμιση της ευθυγράμμισης λέιζερ χωρίς να αποσυναρμολογήσει το μηχάνημα.
7Η παθητική θερμική απεικόνιση έχει καλή απόκρυψη και δεν ανιχνεύεται εύκολα.
8Χρησιμοποιώντας την τεχνολογία συνεχούς ζουμ θερμικής απεικόνισης, η απεικόνιση είναι σαφής και η απόσταση ανίχνευσης είναι μεγάλη,κατάλληλο για την αναζήτηση στόχων με μεγάλο οπτικό πεδίο και την παρατήρηση των λεπτομερειών στόχων σε μεγάλη απόσταση.
9"Αύξητη ακρίβεια πίνακας περιστροφής, υψηλό επίπεδο αντίστασης στον άνεμο, υψηλή ακρίβεια τοποθέτησης, γρήγορη ταχύτητα απόκρισης, ομαλή λειτουργία, επιτυγχάνοντας ολόγυρη παρακολούθηση τυφλής γωνίας.
10Το ενσωματωμένο σύστημα ελέγχου της θερμοκρασίας εξασφαλίζει ότι τα ηλεκτρονικά μέσα στο μηχάνημα λειτουργούν σωστά όλη την ημέρα, όλο το χρόνο.
11Ολόκληρη η μηχανή είναι ενισχυμένη με ένα επαγγελματικά σχεδιασμένο κέλυφος, το οποίο είναι όμορφο, ελαφρύ και ανθεκτικό.υδροσταθεροποίηση, και οξεία βροχή.
12Εξοπλίζεται με κλειδαριά πορείας, το όχημα μπορεί να κλειδωθεί κατά την ταχεία κίνηση. Ταυτόχρονα μπορεί να είναι εξοπλισμένο με σταθερή και απορροφητική θραύση,που μειώνει αποτελεσματικά τις δονήσεις και προστατεύει τη σταθερότητα του εξοπλισμού.
13Εξοπλισμένο με έξυπνη μονάδα αυτόματης σύνδεσης, μονάδα αυτόματης παρακολούθησης, μονάδα αυτόματης ανίχνευσης και ικανό να παρέχει ανατροφοδότηση σχετικά με πληροφορίες στόχου στον αέρα.
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Σύστημα ραντάρ |
Πύργο 1D ενεργητικής φάσης + αζιμουθική μηχανική σάρωση |
| Διάταξη συχνοτήτων λειτουργίας |
Χ ζώνη |
| Πεδίο σάρωσης |
Αζιμούθ: 0°-360° |
| Κλίση: −10°-40° ((Αξία σχεδιασμού εύρους ηλεκτρικής σάρωσης ± 60°) |
| Ταχύτητα κεραίας |
12 στροφές ανά λεπτό / 15 στροφές ανά λεπτό |
| Πεδίο ανίχνευσης ((Pd=0).8,Pfa=10-6) |
≥5km(RCS=0,01m2) |
| ≥10km ((RCS=0,1m)2) |
| ≥ 12km ((RCS=1m)2) |
| Άγρυπνη περιοχή |
180 μέτρα |
| Απόφαση |
Ανάλυση εμβέλειας: 10m |
| Ανάλυση αζίμουθ:3° |
| Ανάλυση τόνου: 7° |
| Ακριβότητα |
Ακριβότητα εμβέλειας ≤ 5m |
| Ακριβότητα αζιμούθ ≤ 0,5° |
| Ακριβότητα κλίσης ≤0,5° |
| Ακριβότητα ταχύτητας ≤0,4m/s |
| Ραδιακή ταχύτητα στόχου |
1m/s-80m/s |
| Ικανότητα εντοπισμού στόχου |
≥ 200 παρτίδες |
| Μεταφορά ισχύος |
160W |
| Μέγεθος εξοπλισμού εμπρός |
700 mm*385 mm*160 mm |
| Βάρος |
≤30kg+22kg ((Εξοπλισμός πρόποσης ραντάρ + σέρβο γύρισμα) |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Ανάλυση ορατού φωτός |
2MP / 4MP / 8MP Προαιρετικό |
| Φωκό μήκος ορατού φακού |
800 mm ή 900 mm |
| Ψυκτικό σύστημα υπέρυθρης ανάλυσης |
640X512 |
| Ψυκτικό υπέρυθρο φακό εστιακό μήκος |
30-30-630 mm· 20x οπτική ζουμ ή 35-750 mm· 20x οπτική ζουμ |
| Μέτρηση απόστασης λέιζερ |
μήκος κύματος 1570nm |
| Δύναμη: 5 χλμ. |
| Δραστηριακή συχνότητα:1Hz |
| Οπτική σταθεροποίηση εικόνας |
Προαιρετικό γυροσκόπιο υψηλής ακρίβειας με οπτική ίνα για τη διατήρηση σταθερής εικόνας και λειτουργία ενώ το όχημα κινείται |
| Ακριβότητα τοποθέτησης στρογγυλοειδούς |
±0.01 |
| Ακριβότητα παρακολούθησης στρογγυλοπετραγών |
1mrad |
| Πεδίο γωνίας του περιστροφικού |
Οριζόντια θέση 0-360° απεριόριστη συνεχής περιστροφή. |
| Στροφή ± 90 |
| Ταχύτητα κίνησης στρογγυλοειδούς |
Οριζόντια μέγιστη τιμή 120°/S |
| Στροφή μέγιστη 100°/S |
| Ολόκληρη η Μηχανή Προσαρμόζεται στο Περιβάλλον |
-40°C-+60°C,Αντιστοιχεί σε πρότυπα όπως η επίδραση των δονήσεων, η συμβατότητα της μπαταρίας, το μούχλα ψεκασμού αλατιού, IP67 στην καμπίνα/IP66 για ολόκληρη τη μηχανή, κλπ. |
| Συνολική κατανάλωση ενέργειας |
500W |
| Ηλεκτρική τροφοδοσία |
DC48V, Εξοπλισμένο με AC220 ± 20% V ευρεία είσοδο υδροστεγούς σταθεροποιημένης τροφοδοσίας |
| Εξωτερική διεπαφή |
1 × 10Base-T/100Base TX, διεπαφή RJ45, διεπαφή τροφοδοσίας, σειράς θύρας ελέγχου κλπ. |
| Βάρος |
85 κιλά |
| Μέγεθος |
620 mm × 420 mm × 710 mm ή 600 mm × 600 mm × 945 mm |
