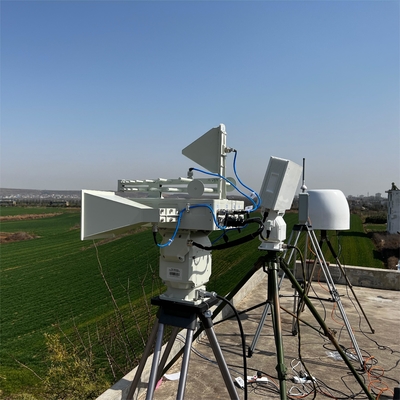

LT-Ku06 Ράδα προειδοποίησης χαμηλού υψομέτρου + εξοπλισμός ενσωμάτωσης αντιμέτρων θέσης UAV σειράς LT-UDA (προαιρετικό)
Εισαγωγή του προϊόντος:
Το ραντάρ LT-Ku06 είναι εξοπλισμός ανίχνευσης συναγερμού χαμηλού υψομέτρου, που λειτουργεί στην ζώνη Ku. Χρησιμοποιεί κεραία κυματοδηγού ευρείας γωνίας με ευθυγραμμικό σύστημα ρύθμισης συχνοτήτων,και είναι κατάλληλο για εφαρμογές με πλήρη κάλυψη ενός μόνο ραντάρ στον εναέριο χώροΗ τεχνολογία της συχνότητας σάρωσης χρησιμοποιείται αντί της δαπανηρής τεχνολογίας της φάσης σάρωσης, η οποία είναι οικονομικά αποδοτική.
Ο εξοπλισμός αντιμέτρων εντοπισμού κατεύθυνσης και θέσης των UAV είναι ένα ολοκληρωμένο σύστημα ανίχνευσης και προειδοποίησης των UAV, αναγνώρισης στόχων, εντοπισμού κατεύθυνσης, θέσης, απομάκρυνσης παρεμβολών,και ελέγχουΜπορεί να εξοπλιστεί με ενσωματωμένα εξαρτήματα, σταθερά εξαρτήματα εγκατάστασης και εξαρτήματα προσωρινής ανάπτυξης, καθιστώντας το ευέλικτο και κατάλληλο για εφαρμογές πολλαπλών σενάριων.
Χαρακτηριστικά του προϊόντος:
1Υψηλή ευαισθησία και σταθερή απόδοση.
2"Σοβαρή αντοχή σε αντιδραστικές και αντιπαθητικές παρεμβολές".
3Υψηλή ανάλυση και ακρίβεια μετρήσεων.
4"Αποκαλύπτει το τεχνικό πρόβλημα ορισμένων κοινών ραντάρ στο εσωτερικό και το ευρύ κόσμο, τα οποία δυσκολεύονται πολύ να εντοπίσουν χαμηλούς, μικρούς και αργούς στόχους.
5Ανίχνευση και τοποθέτηση: Χρησιμοποιώντας την ανίχνευση παθητικού και παθητικού φάσματος, η συχνότητα ανίχνευσης είναι 20MHz-6GHz.Πολλαπλές κεραίες εύρεσης κατεύθυνσης και θέσης χρησιμοποιούνται για την παραλαβή ασύρματων σημάτων από drones στην περιοχή ανίχνευσηςΧρησιμοποιώντας την τεχνολογία ανάλυσης ασύρματου πρωτοκόλλου, το σύστημα ανιχνεύει και προσδιορίζει αυτόματα τις πληροφορίες συντεταγμένων γεωγραφικού πλάτους και μήκους, ύψος, ταχύτητα, κατεύθυνση,και μοντέλο κοινώς χρησιμοποιούμενων μη επανδρωμένων αεροσκαφών, σημείο απογείωσης και άλλες πληροφορίες.
6Απομάκρυνση παρεμβολών: υιοθέτηση υψηλής ταχύτητας ψηφιακής τεχνολογίας σαρώσεως συχνοτήτων, μέσω ηλεκτρομαγνητικών παρεμβολών, για να επιτευχθεί η παρεμβολή της πλοήγησης UAV, τηλεχειρισμού,σήματα επικοινωνίας μετάδοσης εικόνας, ώστε να αναγκάσει το UAV να επιστρέψει στην πτήση ή την προσγείωση και να μπορεί να επιτύχει την ακριβή παρεμβολή στο καθορισμένο UAV,αλλά μπορεί επίσης να ρυθμιστεί με διαφορετικά σχήματα κεραίας σύμφωνα με το περιβάλλον εφαρμογής και τις απαιτήσεις, για να επιτευχθεί η πιο οικονομική και καλύτερη απόδοση για την κάλυψη των περιφερειακών απαιτήσεων.
7Πλατφόρμα ελέγχου: βασίζεται στην αρχιτεκτονική SOA, παρέχοντας σελίδες Web με πολλαπλές μεθόδους πρόσβασης, όπως εφαρμογές,μπορεί να επιτρέπει τον έλεγχο πρόσβασης και διαχείρισης περισσότερων από 20 σειρών συσκευών ανίχνευσης και αντιμέτρησης UAV, και να υποστηρίξει τη μελλοντική επέκταση σε άλλα συστήματα ή συσκευές αντιμέτρων UAV, συμπεριλαμβανομένων των ραντάρ, της οπτικοηλεκτρονικής, της εξαπάτησης κλπ.
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Σύστημα ραντάρ |
Μηχανική σάρωση αζίμουθ + σάρωση συχνότητας πίτς |
| Διάταξη συχνοτήτων λειτουργίας |
Κου Μπαντ |
| Πεδίο σάρωσης |
Κλίση: 0°-40° |
| Αζιμούθ: 360° |
| Ταχύτητα κεραίας |
30°/s, 60°/s |
|
Πεδίο ανίχνευσης
(Pd=0.8,Pfa=10-6)
|
≥3km ((RCS=0,01m2) |
| Άγρυπνη περιοχή |
150 μέτρα |
| Απόφαση |
Ανάλυση εμβέλειας ≤ 15m |
| Αζίμουθ Ανάλυση ≤2,5° |
| Ανάλυση κλίμακας ≤10° |
| Ακριβότητα |
Ακριβότητα εμβέλειας ≤ 10m |
| Ακριβότητα αζιμούθ ≤ 0,5° |
| Ακριβότητα κλίσης ≤1° |
| Ακριβότητα ταχύτητας:1m/s |
| Ραδιακή ταχύτητα στόχου |
1.5m/s-80m/s |
| Ικανότητα εντοπισμού στόχου |
≥ 100 Στόχοι |
| Μεταφορά ισχύος |
80W |
| Μέγεθος εξοπλισμού εμπρός |
610mm*650mm*120mm |
| Βάρος |
≤17kg+12kg ((Εξοπλισμός πρόπορου ραντάρ + σέρβο γύρισμα) |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Εξοπλισμός ανίχνευσης |
Πεδίο συχνότητας ανίχνευσης |
30MHz-6GHz |
| Διάταξη εστίασης: 0.40, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (προαιρετικό) |
| Μέθοδος ανίχνευσης |
Παθητική ραδιοφωνική αυτόματη ανίχνευση, παθητική λήψη σήματος |
| Απόσταση ανίχνευσης |
5-10 χλμ. (περίοδος ποικίλλει ανάλογα με το μοντέλο, ισχύς μετάδοσης UAV > 0,1 W) |
| Πεδίο ανίχνευσης |
Ολοκατευθυντική ανίχνευση |
| Αριθμός ανίχνευσης στόχου |
Ταυτόχρονη ανίχνευση άνω των 60 UAV |
| Ακριβότητα |
Ακριβότητα εύρεσης κατεύθυνσης ≤3° ((RMS) |
| Ακριβότητα θέσης≤10 μέτρα |
| Συσκευές αντιστοίχων |
Τρόπος αντιστοίχισης |
Καταστολή ραδιοεπιρροών |
| Αντιστόχος |
Μεταφορά εικόνας UAV, συνδέσεις ελέγχου πτήσης, σήματα πλοήγησης |
| Διάταξη αντισυχνοτήτων |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (προαιρετικό) |
| Αντιπερισπασμός |
Προαιρετική ολικοκατευθυντική ή κατευθυντική διαμόρφωση |
| Αντισταθμιστική απόσταση |
Κατεύθυνση: 3-5 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ολικής κατευθύνσεως: 1,5-2 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ενσωμάτωση συστήματος |
Μέγεθος |
Εξοπλισμός ανίχνευσης:450mm*400mm |
| Συσκευή μετρητή:50mm*500mm*300mm |
| Βάρος |
≤ 45 kg |
| Κατανάλωση ενέργειας |
Ανίχνευση ενεργοποιημένη: 55W |
| Διαταραχή ενεργοποιημένη:960W |
| Προστασία κατά της εισόδου |
Διάκριση IP67 |
