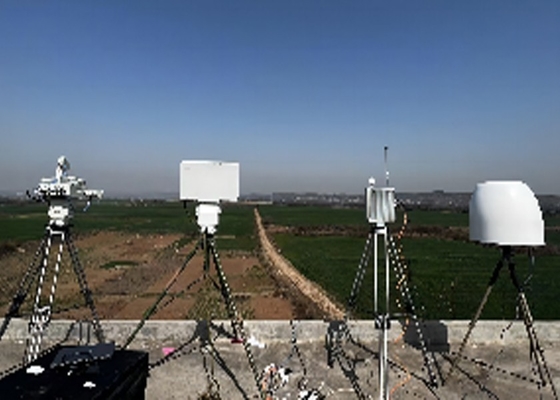

LT-X07 Ράδα προειδοποίησης χαμηλού υψομέτρου + εξοπλισμός ενσωμάτωσης αντιμέτρων θέσης UAV σειράς LT-UDA (προαιρετικό)
Εισαγωγή του προϊόντος:
Το ραντάρ LT-X07 είναι ένα εξοπλισμό παρακολούθησης και αναγνώρισης χαμηλών υψομέτρων που λειτουργεί στην ζώνη Χ. Το ραντάρ ανιχνεύει και εντοπίζει κινητούς στόχους, ελικόπτερα χαμηλών υψομέτρων,Δρόνοι και θαλάσσιοι στόχοιΤο σύστημα ραντάρ ασφαλείας σε χαμηλό υψόμετρο μπορεί να ανιχνεύσει και να εξαγάγει πληροφορίες για στόχους σε περίπλοκα περιβάλλοντα με ισχυρή ακαταστασία στο έδαφος, παρέχοντας υποστήριξη πληροφοριών για το προσωπικό μάχης.
Ο εξοπλισμός αντιμέτρων εντοπισμού κατεύθυνσης και θέσης των UAV είναι ένα ολοκληρωμένο σύστημα ανίχνευσης και προειδοποίησης των UAV, αναγνώρισης στόχων, εντοπισμού κατεύθυνσης, θέσης, απομάκρυνσης παρεμβολών,και ελέγχουΜπορεί να εξοπλιστεί με ενσωματωμένα εξαρτήματα, σταθερά εξαρτήματα εγκατάστασης και εξαρτήματα προσωρινής ανάπτυξης, καθιστώντας το ευέλικτο και κατάλληλο για εφαρμογές πολλαπλών σενάριων.
Χαρακτηριστικά του προϊόντος:
1Δυνατή ανθεκτικότητα στην περιβαλλοντική ακαταστασία.
2Δυνατή ανίχνευση χαμηλών, μικρών και αργών στόχων.
3"Με συσκευή ρύθμισης ύψους, εφαρμόσιμη σε διάφορες γεωγραφικές συνθήκες.
4"Επεξεργάζεται τις τεχνικές δυσκολίες εντοπισμού και αναγνώρισης πολλαπλών στόχων στο θορυβώδες περιβάλλον του φόντου.
5Ανίχνευση και τοποθέτηση: Χρησιμοποιώντας την ανίχνευση παθητικού και παθητικού φάσματος, η συχνότητα ανίχνευσης είναι 20MHz-6GHz.Πολλαπλές κεραίες εύρεσης κατεύθυνσης και θέσης χρησιμοποιούνται για την παραλαβή ασύρματων σημάτων από drones στην περιοχή ανίχνευσηςΧρησιμοποιώντας την τεχνολογία ανάλυσης ασύρματου πρωτοκόλλου, το σύστημα ανιχνεύει και προσδιορίζει αυτόματα τις πληροφορίες συντεταγμένων γεωγραφικού πλάτους και μήκους, ύψος, ταχύτητα, κατεύθυνση,και μοντέλο κοινώς χρησιμοποιούμενων μη επανδρωμένων αεροσκαφών, σημείο απογείωσης και άλλες πληροφορίες.
6Απομάκρυνση παρεμβολών: υιοθέτηση υψηλής ταχύτητας ψηφιακής τεχνολογίας σαρώσεως συχνοτήτων, μέσω ηλεκτρομαγνητικών παρεμβολών, για να επιτευχθεί η παρεμβολή της πλοήγησης UAV, τηλεχειρισμού,σήματα επικοινωνίας μετάδοσης εικόνας, ώστε να αναγκάσει το UAV να επιστρέψει στην πτήση ή την προσγείωση και να μπορεί να επιτύχει την ακριβή παρεμβολή στο καθορισμένο UAV,αλλά μπορεί επίσης να ρυθμιστεί με διαφορετικά σχήματα κεραίας σύμφωνα με το περιβάλλον εφαρμογής και τις απαιτήσεις, για να επιτευχθεί η πιο οικονομική και καλύτερη απόδοση για την κάλυψη των περιφερειακών απαιτήσεων.
7Πλατφόρμα ελέγχου: βασίζεται στην αρχιτεκτονική SOA, παρέχοντας σελίδες Web με πολλαπλές μεθόδους πρόσβασης, όπως εφαρμογές,μπορεί να επιτρέπει τον έλεγχο πρόσβασης και διαχείρισης περισσότερων από 20 σειρών συσκευών ανίχνευσης και αντιμέτρησης UAV, και να υποστηρίξει τη μελλοντική επέκταση σε άλλα συστήματα ή συσκευές αντιμέτρων UAV, συμπεριλαμβανομένων των ραντάρ, της οπτικοηλεκτρονικής, της εξαπάτησης κλπ.
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Σύστημα ραντάρ |
Πύργο 1D ενεργητικής φάσης + αζιμουθική μηχανική σάρωση |
| Διάταξη συχνοτήτων λειτουργίας |
Χ ζώνη |
| Πεδίο σάρωσης |
Αζιμούθ: 0°-360° |
| Κλίση: −10°-40° ((Αξία σχεδιασμού εύρους ηλεκτρικής σάρωσης ± 60°) |
| Ταχύτητα κεραίας |
12 στροφές ανά λεπτό / 15 στροφές ανά λεπτό |
| Πεδίο ανίχνευσης ((Pd=0).8,Pfa=10-6) |
≥5km(RCS=0,01m2) |
| ≥10km ((RCS=0,1m)2) |
| ≥ 12km ((RCS=1m)2) |
| Άγρυπνη περιοχή |
180 μέτρα |
| Απόφαση |
Ανάλυση εμβέλειας: 10m |
| Ανάλυση αζίμουθ:3° |
| Ανάλυση τόνου: 7° |
| Ακριβότητα |
Ακριβότητα εμβέλειας ≤ 5m |
| Ακριβότητα αζιμούθ ≤ 0,5° |
| Ακριβότητα κλίσης ≤0,5° |
| Ακριβότητα ταχύτητας ≤0,4m/s |
| Ραδιακή ταχύτητα στόχου |
1m/s-80m/s |
| Ικανότητα εντοπισμού στόχου |
≥ 200 παρτίδες |
| Μεταφορά ισχύος |
160W |
| Μέγεθος εξοπλισμού εμπρός |
700 mm*385 mm*160 mm |
| Βάρος |
≤30kg+22kg ((Εξοπλισμός πρόποσης ραντάρ + σέρβο γύρισμα) |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Εξοπλισμός ανίχνευσης |
Πεδίο συχνότητας ανίχνευσης |
30MHz-6GHz |
| Διάταξη εστίασης: 0.40, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (προαιρετικό) |
| Μέθοδος ανίχνευσης |
Παθητική ραδιοφωνική αυτόματη ανίχνευση, παθητική λήψη σήματος |
| Απόσταση ανίχνευσης |
5-10 χλμ. (περίοδος ποικίλλει ανάλογα με το μοντέλο, ισχύς μετάδοσης UAV > 0,1 W) |
| Πεδίο ανίχνευσης |
Ολοκατευθυντική ανίχνευση |
| Αριθμός ανίχνευσης στόχου |
Ταυτόχρονη ανίχνευση άνω των 60 UAV |
| Ακριβότητα |
Ακριβότητα εύρεσης κατεύθυνσης ≤3° ((RMS) |
| Ακριβότητα θέσης≤10 μέτρα |
| Συσκευές αντιστοίχων |
Τρόπος αντιστοίχισης |
Καταστολή ραδιοεπιρροών |
| Αντιστόχος |
Μεταφορά εικόνας UAV, συνδέσεις ελέγχου πτήσης, σήματα πλοήγησης |
| Διάταξη αντισυχνοτήτων |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (προαιρετικό) |
| Αντιπερισπασμός |
Προαιρετική ολικοκατευθυντική ή κατευθυντική διαμόρφωση |
| Αντισταθμιστική απόσταση |
Κατεύθυνση: 3-5 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ολικής κατευθύνσεως: 1,5-2 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ενσωμάτωση συστήματος |
Μέγεθος |
Εξοπλισμός ανίχνευσης:450mm*400mm |
| Συσκευή μετρητή:50mm*500mm*300mm |
| Βάρος |
≤ 45 kg |
| Κατανάλωση ενέργειας |
Ανίχνευση ενεργοποιημένη: 55W |
| Διαταραχή ενεργοποιημένη:960W |
| Προστασία κατά της εισόδου |
Διάκριση IP67 |
