Name: 180m Blind Range Low Altitude Radar X Band με κάλυψη 360 μοιρών Αζιμούθ
Brand: CHENGDU RADARTONE TECHNOLOGY CO.,LTD
SKU: Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Σύστημα ραντάρ: Πύργο 1D ενεργητικής φάσης + αζιμουθική μηχανική σάρωση

Διάταξη συχνότητας λειτουργίας: Χ ζώνη

Σειρά ανίχνευσης: Αζίμουθ: 0°-360°, Πιτς: -10°-40° ((Αξία σχεδιασμού ηλεκτρικής εικόνας + 60°)

Ταχύτητα κεραίας: 12 στροφές ανά λεπτό / 15 στροφές ανά λεπτό

Πεδίο ανίχνευσης (Pd=0,8,Pfa=10-6): ≥5km ((RCS=0,01m2),≥10km ((RCS=0,1m2),≥12km ((RCS=1m2)

Άγρυπνη περιοχή: 180m

Επισημαίνω:

180m χαμηλού υψομέτρου ραντάρ x ζώνη

360 μοίρες ακτινοβολία ακτινοβολίας ασφαλείας

Ραδικά χαμηλού υψόμετρου σε στερεή κατάσταση

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Radartone

Αριθμό μοντέλου: Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

Πληρωμής & Αποστολής Όροι

Χρόνος παράδοσης: 3.5 μήνα

Όροι πληρωμής: Τ/Τ

Δυνατότητα προσφοράς: 50 σετ/3 μήνα

Εκθεσιακός χώρος

180m Blind Range Low Altitude Radar X Band με κάλυψη 360 μοιρών Αζιμούθ

Περιγραφή προϊόντων

LT-X07 Ράδα προειδοποίησης χαμηλού υψόμετρου+ LT-RFS30+ εξοπλισμός ανίχνευσης και εντοπισμού θέσης UAV (προαιρετικό)

Εισαγωγή του προϊόντος:

Το ραντάρ LT-X07 είναι ένα εξοπλισμό παρακολούθησης και αναγνώρισης χαμηλών υψομέτρων που λειτουργεί στην ζώνη Χ. Το ραντάρ ανιχνεύει και εντοπίζει κινητούς στόχους, ελικόπτερα χαμηλών υψομέτρων,Δρόνοι και θαλάσσιοι στόχοιΤο σύστημα ραντάρ ασφαλείας σε χαμηλό υψόμετρο μπορεί να ανιχνεύσει και να εξαγάγει πληροφορίες για στόχους σε περίπλοκα περιβάλλοντα με ισχυρή ακαταστασία στο έδαφος, παρέχοντας υποστήριξη πληροφοριών για το προσωπικό μάχης.

Ο εξοπλισμός αναγνώρισης και εντοπισμού θέσης των UAV χρησιμοποιείται κυρίως για την ανίχνευση και αναγνώριση όλων των τύπων τηλεχειριστήρων UAV και ραδιοσήμων μετάδοσης εικόνων, καθώς και για τη μέτρηση της κατεύθυνσης και της θέσης.Επιτυγχάνει την παρακολούθηση και την σήμανση των τροχιών των UAV, διευκολύνει τον χειριστή να παρακολουθεί την κατάσταση των UAV στην προστατευόμενη περιοχή και ταυτόχρονα έχει τη δυνατότητα αναγνώρισης και έγκαιρης προειδοποίησης, ακριβούς ταυτοποίησης,Μαύρο και λευκό κατάλογο, η ταυτοποίηση μεταξύ φίλου ή εχθρού στο πρόγραμμα τεχνολογίας ακριβούς ελέγχου UAV, και έγκαιρη προειδοποίηση και συναγερμός.

Χαρακτηριστικά του προϊόντος:
1, ισχυρή αντοχή στην περιβαλλοντική ακαταστασία.
2, ισχυρή ικανότητα ανίχνευσης χαμηλών, μικρών και αργών στόχων.
3, με συσκευή ρύθμισης ύψους, εφαρμόσιμη σε διάφορες γεωγραφικές συνθήκες.
4, Λύνει τις τεχνικές δυσκολίες εντοπισμού και αναγνώρισης πολλαπλών στόχων στο θορυβώδες περιβάλλον του φόντου.
5Το σύστημα διαπίστωσε ότι το UAV είχε αποτελεσματική εμβέλεια τόσο κοντά όσο και μακριά, με απόσταση παρακολούθησης 5.000 μέτρων.
6, ακρίβεια εντοπισμού κατεύθυνσης ≤ 3°.
7, με δυνατότητες παρακολούθησης UAV και χειριστή για να ταιριάζει σε διάφορα περιβάλλοντα εφαρμογής.
8Υποστηρίζει τόσο τις αυτόνομες όσο και τις δικτυωμένες λειτουργίες (τοποθεσία διασταύρωσης), παρέχοντας εξαιρετική επεκτασιμότητα.

9Υποστηρίζει την αναγνώριση μαύρων και λευκών λίστας των drones, διακρίνοντας μεταξύ φίλου και εχθρού για ακριβείς επιθέσεις.

Ονομασία παραμέτρου	Αξία παραμέτρου
Σύστημα ραντάρ	Πύργο 1D ενεργητικής φάσης + αζιμουθική μηχανική σάρωση
Διάταξη συχνοτήτων λειτουργίας	Χ ζώνη
Πεδίο σάρωσης	Αζιμούθ: 0°-360°
Πεδίο σάρωσης	Κλίση: −10°-40° ((Αξία σχεδιασμού εύρους ηλεκτρικής σάρωσης ± 60°)
Ταχύτητα κεραίας	12 στροφές ανά λεπτό / 15 στροφές ανά λεπτό
Πεδίο ανίχνευσης ((Pd=0).8,Pfa=10^-6)	≥5km(RCS=0,01m²)
	≥10km ((RCS=0,1m)²)
	≥ 12km ((RCS=1m)²)
Άγρυπνη περιοχή	180 μέτρα
Απόφαση	Ανάλυση εμβέλειας: 10m
	Ανάλυση αζίμουθ:3°
	Ανάλυση τόνου: 7°
Ακριβότητα	Ακριβότητα εμβέλειας ≤ 5m
	Ακριβότητα αζιμούθ ≤ 0,5°
	Ακριβότητα κλίσης ≤0,5°
	Ακριβότητα ταχύτητας ≤0,4m/s
Ραδιακή ταχύτητα στόχου	1m/s-80m/s
Ικανότητα εντοπισμού στόχου	≥ 200 παρτίδες
Μεταφορά ισχύος	160W
Μέγεθος εξοπλισμού εμπρός	700 mm385 mm160 mm
Βάρος	≤30kg+22kg ((Εξοπλισμός πρόποσης ραντάρ + σέρβο γύρισμα)

Ονομασία παραμέτρου	Αξία παραμέτρου
Πεδίο συχνότητας ανίχνευσης	30 MHz-6000 MHz
Πεδίο συχνότητας ανίχνευσης	Διάταξη εστίασης: 0.4,0.9,1.4,2.4,5.2,50,8GHz
Μέθοδος ανίχνευσης	Παθητική ραδιοφωνική αυτόματη ανίχνευση, παθητική λήψη σήματος
Απόσταση ανίχνευσης	3 χλμ. (η εμβέλεια ποικίλλει ανάλογα με το μοντέλο, η ισχύς μετάδοσης του UAV > 0,1 W)
Πεδίο ανίχνευσης	Ολοκατευθυντική ανίχνευση
Αριθμός ανίχνευσης στόχου	Ταυτόχρονη ανίχνευση άνω των 20 UAV
Αριθμός ανίχνευσης στόχου	Ταυτόχρονη τοποθέτηση άνω των 6 UAV
Ακριβότητα	Ακριβότητα εντοπισμού κατεύθυνσης ≤1,5°
Ακριβότητα	Ακριβότητα θέσης≤10m
Ποσοστό επιτυχίας ανίχνευσης	≥98%
Χρόνος απόκρισης ανίχνευσης	≤ 3s
Μέγεθος	215 mm*280 mm
Βάρος	≤3kg
Προστασία κατά της εισόδου	Διάκριση IP67
Χρήση	4 ή περισσότερες συσκευές συνδέονται σε δίκτυο για χρήση

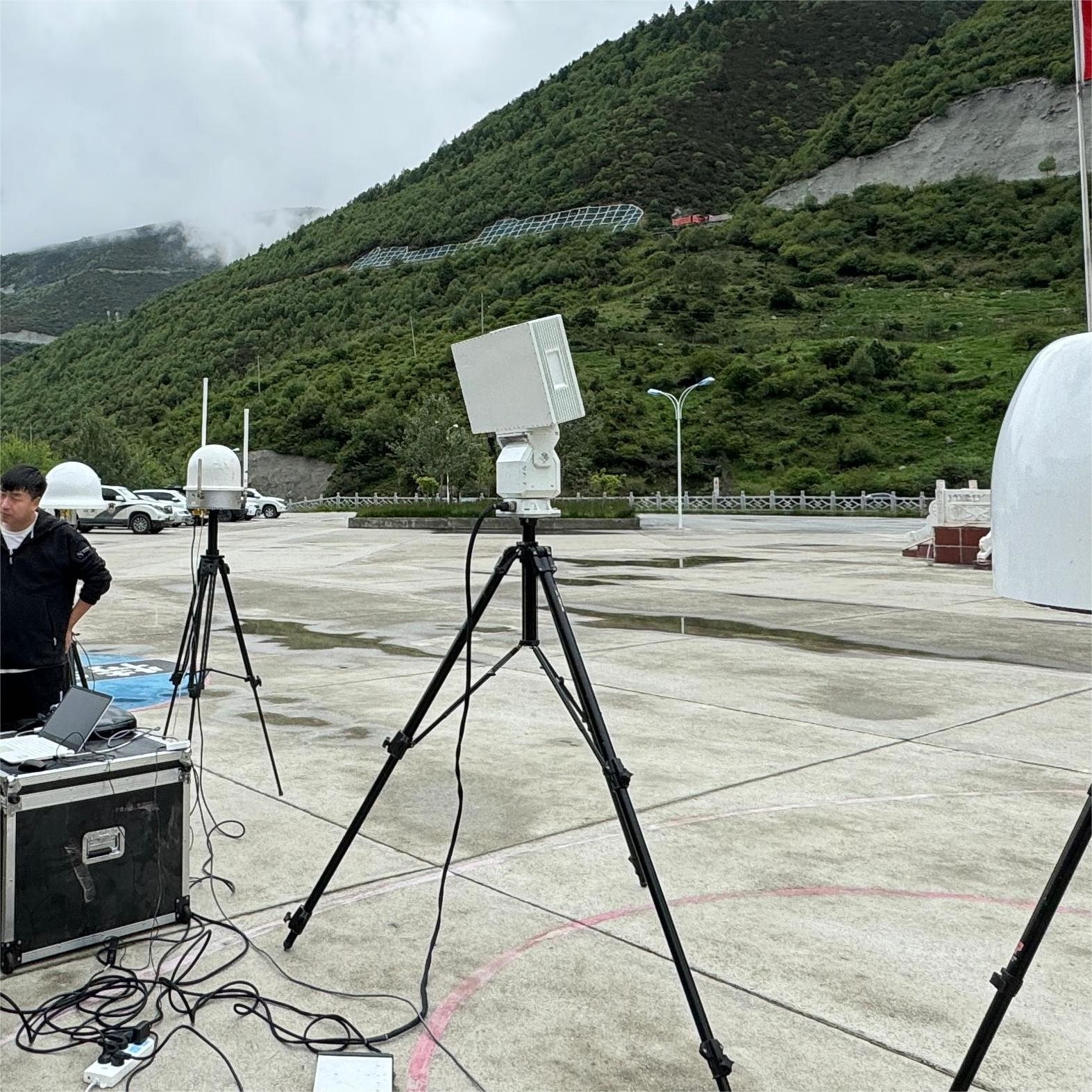

180m Blind Range Low Altitude Radar X Band με κάλυψη 360 μοιρών Αζιμούθ 0
