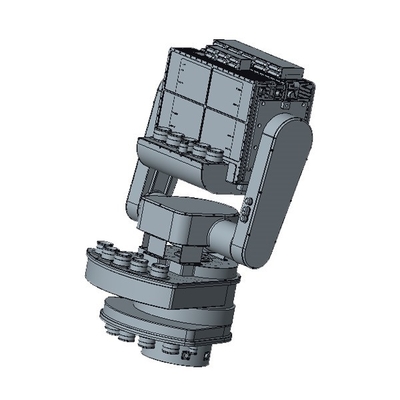

LT-AD01 2D Φάσης Ράδα + LT-E8 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (προαιρετικά)
Εισαγωγή του προϊόντος:
Το ραντάρ αεροπορικής άμυνας που παράγεται από την εταιρεία μας έχει ένα σύστημα τριών συντεταγμένων, πλήρως συνεκτικό και ενεργό, διμερής σάρωση φάσης.και ολόκληρη η συσκευή υιοθετεί ένα μοντελοποιημένοΟ εξοπλισμός χρησιμοποιείται για ανίχνευση στόχων υψηλής ταχύτητας, παρακολούθηση και τοποθέτηση.Εκτός από την τήρηση των δεικτών άκαμπτης και αντοχής, ο σχεδιασμός λαμβάνει επίσης υπόψη τη διάταξη, την εγκατάσταση, την καλωδίωση, την ψύξη και άλλες απαιτήσεις μεγάλου αριθμού ηλεκτρονικών συσκευών.

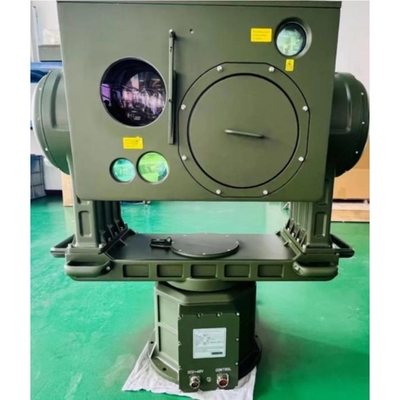

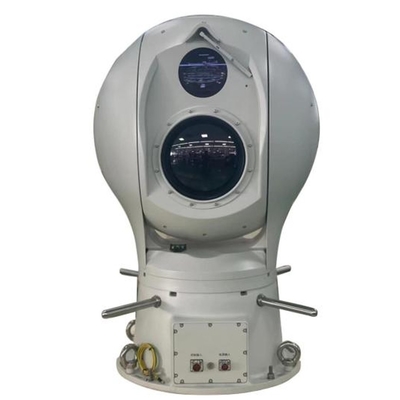

Το LT-E8 διαθέτει την ευελιξία και την ικανότητα ελιγμών για να στοχεύει στόχους που πετούν σε χαμηλό υψόμετρο (UAV, χημικά μπαλόνια, βιονικά πτηνά) ή μη επανδρωμένα σκάφη στην επιφάνεια της θάλασσας,πλοία που μετακινούν στόχους απεριόριστων θέσεων. 360° σάρωση σε πραγματικό χρόνο πλήρους πεδίου, παρακολούθηση κλειδαριού, ανίχνευση και προειδοποίηση.,μπορεί να επιτύχει εργασία συνεχούς παρακολούθησης χωρίς χειριστή, μέρα και νύχτα.ισχυρή ικανότητα να διεισδύει στη ομίχληΤο σύστημα αυτό μπορεί να προσαρμοστεί απρόσκοπτα σε ενσωματωμένο τερματικό εξοπλισμό, όπως συνδεδεμένα συστήματα ραντάρ, συστήματα ραδιοανίχνευσης και συστήματα παρεμβολής πλήρους συχνότητας.
Χαρακτηριστικά του προϊόντος:
1Παρακολούθηση πολλαπλών στόχων ταυτόχρονα, ανίχνευση σε πραγματικό χρόνο της ταχύτητας του στόχου, της τροχιάς και της χωρικής θέσης.
2Ενσωμάτωση ποικίλων αλγορίθμων κατά της έντονης ακαταστασίας.
3, ενεργητική φάση κεραίας για την επίτευξη πλήρους κάλυψης του εναέριου χώρου.
4Η συσκευή είναι μικρού μεγέθους, ελαφρού βάρους και σε στερεή κατάσταση, με υψηλή σταθερότητα και αξιοπιστία.
5, Σύστημα απεικόνισης ορατού φωτός υψηλής ευκρίνειας υψηλής μεγέθυνσης, με μεγάλη απόσταση παρατήρησης.
6, Ο μηχανισμός ηλεκτρικής τελικής ρύθμισης του οπτικού άξονα λέιζερ μπορεί να ολοκληρώσει τη ρύθμιση ευθυγράμμισης λέιζερ χωρίς να αποσυναρμολογήσει το μηχάνημα.
7Η παθητική θερμική απεικόνιση έχει καλή απόκρυψη και δεν ανιχνεύεται εύκολα.
8, υιοθετώντας τεχνολογία συνεχούς ζουμ θερμικής απεικόνισης, η απεικόνιση είναι σαφής και η απόσταση ανίχνευσης είναι μεγάλη,κατάλληλο για την αναζήτηση στόχων με μεγάλο οπτικό πεδίο και την παρατήρηση των λεπτομερειών στόχων σε μεγάλη απόσταση.
9, Πίνακας περιστροφής υψηλής ακρίβειας, υψηλό επίπεδο αντίστασης στον άνεμο, υψηλή ακρίβεια θέσης, γρήγορη ταχύτητα απόκρισης, ομαλή λειτουργία, επιτυγχάνοντας ολοκληρωτική παρακολούθηση τυφλής γωνίας.
10Το ενσωματωμένο έξυπνο σύστημα ελέγχου της θερμοκρασίας εξασφαλίζει ότι τα ηλεκτρονικά μέσα στο μηχάνημα λειτουργούν σωστά όλη την ημέρα, όλο το χρόνο.
11Το σύνολο της μηχανής είναι ενισχυμένο με ένα επαγγελματικά σχεδιασμένο κέλυφος, το οποίο είναι όμορφο, ελαφρύ και ανθεκτικό.υδροσταθεροποίηση, και οξεία βροχή.
12, εξοπλισμένο με κλειδαριά πορείας, το όχημα μπορεί να κλειδωθεί κατά την ταχεία κίνηση. Ταυτόχρονα μπορεί να είναι εξοπλισμένο με σταθερή και απορροφητική θραύσης βάση τοποθέτησης,που μειώνει αποτελεσματικά τις δονήσεις και προστατεύει τη σταθερότητα του εξοπλισμού.
13Εξοπλισμένο με έξυπνη μονάδα αυτόματης σύνδεσης, μονάδα αυτόματης παρακολούθησης, μονάδα αυτόματης ανίχνευσης και ικανό να παρέχει ανατροφοδότηση σχετικά με πληροφορίες στόχου στον αέρα.
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Σύστημα ραντάρ |
2D ενεργός φάσης συστοιχίας |
| Διάταξη συχνοτήτων λειτουργίας |
Χ ζώνη |
| Πεδίο σάρωσης |
Αζιμούθ (ηλεκτρική σάρωση): ± 15,5° |
| Κλίση (ηλεκτρική ανίχνευση): ± 30° |
| Αζιμούθ (μηχανική σάρωση): 0°-360° |
| Κλίση (μηχανική σάρωση): 0°-90° |
| Ταχύτητα κεραίας |
≤ 10 στροφές ανά λεπτό |
| Πεδίο ανίχνευσης ((Pd=0).8,Pfa=10-6) |
≥ 8 km (RCS=0,01m2) |
| ≥15,5km ((RCS=0,1m2) |
| ≥ 25km ((RCS=1m2) |
| Άγρυπνη περιοχή |
240 μέτρα |
| Απόφαση |
Ανάλυση εμβέλειας: 15m |
| Αζίμουθ Ανάλυση ≥5° |
| Ανάλυση βούρτσας ≥9° |
| Ακριβότητα |
Αρκετή ακρίβεια ≥20m |
| Αξιμουθική ακρίβεια ≥0,8° |
| Ακριβότητα κλίσης ≥0,8° |
| Ραδιακή ταχύτητα στόχου |
0.8m/s-100m/s |
| Ικανότητα εντοπισμού στόχου |
≥ 200 παρτίδες |
| Μεταφορά ισχύος |
256W |
| Μέγεθος εξοπλισμού εμπρός |
≤ 686mm*411mm*145mm |
| Βάρος |
≤ 55 kg |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Ανάλυση ορατού φωτός |
2MP / 4MP / 8MP Προαιρετικό |
| Φωκό μήκος ορατού φακού |
1000 mm ή 1500 mm |
| Ψυκτικό σύστημα υπέρυθρης ανάλυσης |
640X512 |
| Ψυκτικό υπέρυθρο φακό εστιακό μήκος |
45-930 mm· 20x οπτική ζουμ ή 100-1100 mm· 10x οπτική ζουμ |
| Μέτρηση απόστασης λέιζερ |
μήκος κύματος 1570nm |
| Δύναμη: 5 χλμ. |
| Δραστηριακή συχνότητα:1Hz |
| Οπτική σταθεροποίηση εικόνας |
Προαιρετικό γυροσκόπιο υψηλής ακρίβειας με οπτική ίνα για τη διατήρηση σταθερής εικόνας και λειτουργία ενώ το όχημα κινείται |
| Ακριβότητα τοποθέτησης στρογγυλοειδούς |
±0.01 |
| Ακριβότητα παρακολούθησης στρογγυλοπετραγών |
1mrad |
| Πεδίο γωνίας του περιστροφικού |
Οριζόντια θέση 0-360° απεριόριστη συνεχής περιστροφή. |
| Στροφή ± 90 |
| Ταχύτητα κίνησης στρογγυλοειδούς |
Οριζόντια μέγιστη τιμή 120°/S |
| Στροφή μέγιστη 100°/S |
| Ολόκληρη η Μηχανή Προσαρμόζεται στο Περιβάλλον |
-40°C-+60°C,Αντιστοιχεί σε πρότυπα όπως η επίδραση των δονήσεων, η συμβατότητα της μπαταρίας, το μούχλα ψεκασμού αλατιού, IP67 στην καμπίνα/IP66 για ολόκληρη τη μηχανή, κλπ. |
| Συνολική κατανάλωση ενέργειας |
500W |
| Ηλεκτρική τροφοδοσία |
DC48V, Εξοπλισμένο με AC220 ± 20% V ευρεία είσοδο υδροστεγούς σταθεροποιημένης τροφοδοσίας |
| Εξωτερική διεπαφή |
1 × 10Base-T/100Base TX, διεπαφή RJ45, διεπαφή τροφοδοσίας, σειράς θύρας ελέγχου κλπ. |
| Βάρος |
100 κιλά |
| Μέγεθος |
600 mm × 600 mm × 945 mm |
