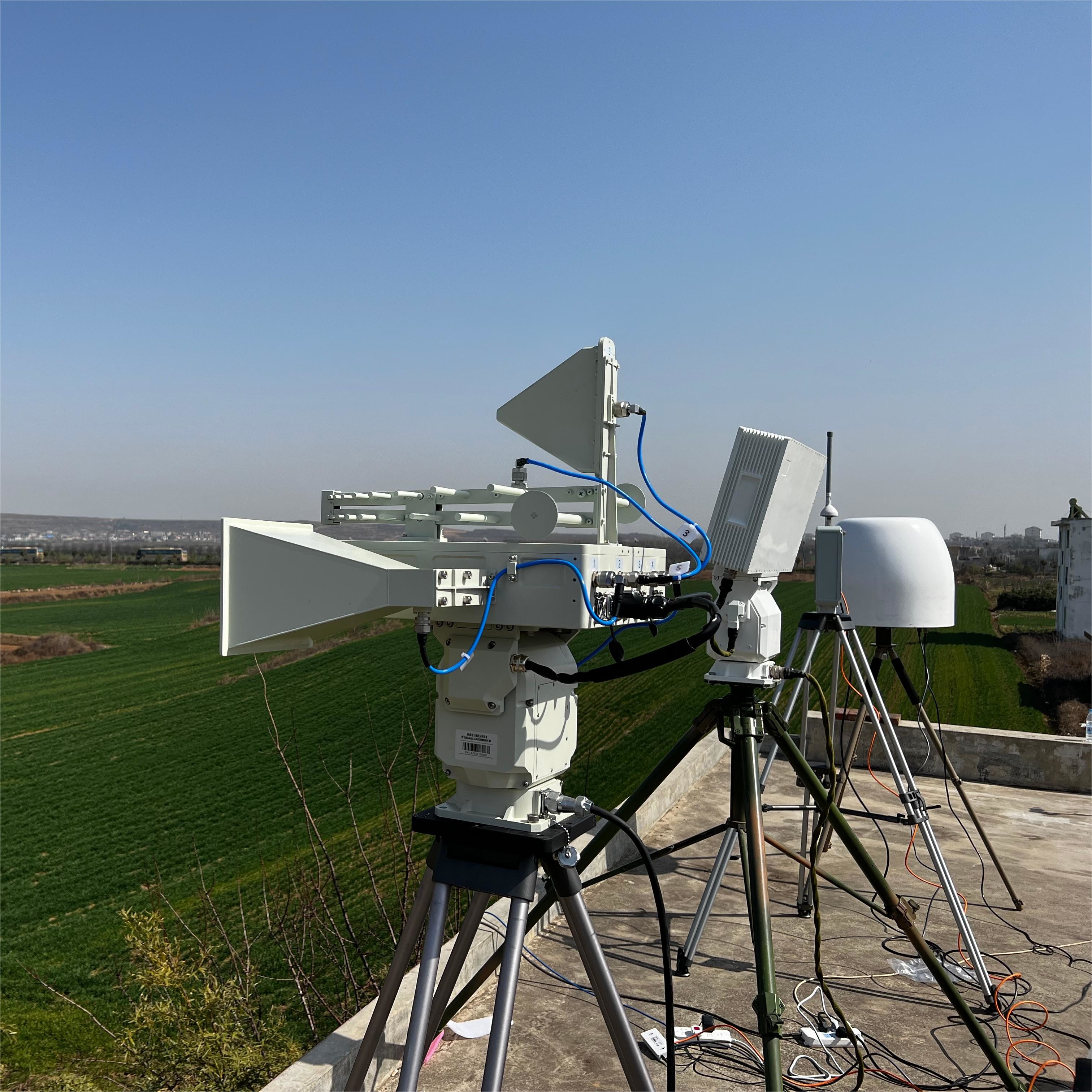

LT-FSP360 τετραπλευρό ραντάρ φάσης+ Εξοπλισμός ενσωμάτωσης αντιπροσωπευτικών μέτρων θέσης UAV σειράς LT-UDA (προαιρετικό)
Εισαγωγή του προϊόντος:
Το τετραμερές ραντάρ φάσης που παράγεται από την εταιρεία μας υιοθετεί το σύστημα AESA (ActivePhased Array).Πολλαπλές διαρθρωτικές μετασχηματισμοί μπορούν να σχεδιαστούν σύμφωνα με διαφορετικές απαιτήσεις εργασίας., και υψηλότερες ταχύτητες δεδομένων μπορούν να επιτευχθούν με τη δημιουργία πολλαπλών τύπων συστοιχιών.
Ο εξοπλισμός αντιμέτρων εντοπισμού κατεύθυνσης και θέσης των UAV είναι ένα ολοκληρωμένο σύστημα ανίχνευσης και προειδοποίησης των UAV, αναγνώρισης στόχων, εντοπισμού κατεύθυνσης, θέσης, απομάκρυνσης παρεμβολών,και ελέγχουΜπορεί να εξοπλιστεί με ενσωματωμένα εξαρτήματα, σταθερά εξαρτήματα εγκατάστασης και εξαρτήματα προσωρινής ανάπτυξης, καθιστώντας το ευέλικτο και κατάλληλο για εφαρμογές πολλαπλών σενάριων.
Χαρακτηριστικά του προϊόντος:
1, Ικανότητα απόκτησης πληροφοριών: Παρακολούθηση πολλαπλών στόχων ταυτόχρονα, ανίχνευση σε πραγματικό χρόνο της ταχύτητας, της τροχιάς και της χωρικής θέσης του στόχου.
2, Ισχυρή ικανότητα κατά της ακαταστασίας: Ενσωμάτωση ποικίλων αλγορίθμων κατά της ακαταστασίας.
3, Ικανότητα κάλυψης του εναέριου χώρου: Η ενεργή φάση της κεραίας αντιστοιχίας συνειδητοποιεί την κάλυψη ολόκληρου του εναέριου χώρου.
4, Προσαρμοστικότητα στο περιβάλλον: Οι συσκευές είναι μικρού μεγέθους, ελαφριού βάρους και όλες στερεής κατάστασης, με υψηλή σταθερότητα και αξιοπιστία.
5, Ανίχνευση και τοποθέτηση: Χρησιμοποιώντας την ανίχνευση παθητικού και παθητικού φάσματος, η συχνότητα ανίχνευσης είναι 20MHz-6GHz.Πολλαπλές κεραίες εύρεσης κατεύθυνσης και θέσης χρησιμοποιούνται για την παραλαβή ασύρματων σημάτων από drones στην περιοχή ανίχνευσηςΧρησιμοποιώντας την τεχνολογία ανάλυσης ασύρματου πρωτοκόλλου, το σύστημα ανιχνεύει και προσδιορίζει αυτόματα τις πληροφορίες συντεταγμένων γεωγραφικού πλάτους και μήκους, ύψος, ταχύτητα, κατεύθυνση,και μοντέλο κοινώς χρησιμοποιούμενων μη επανδρωμένων αεροσκαφών, σημείο απογείωσης και άλλες πληροφορίες.
6, Απομάκρυνση παρεμβολών: υιοθέτηση υψηλής ταχύτητας ψηφιακής τεχνολογίας σαρώσεως συχνότητας, μέσω ηλεκτρομαγνητικών παρεμβολών για την επίτευξη της παρεμβολής της πλοήγησης UAV, τηλεχειρισμού,σήματα επικοινωνίας μετάδοσης εικόνας, ώστε να αναγκάσει το UAV να επιστρέψει στην πτήση ή την προσγείωση και να μπορεί να επιτύχει την ακριβή παρεμβολή στο καθορισμένο UAV,αλλά μπορεί επίσης να ρυθμιστεί με διαφορετικά σχήματα κεραίας σύμφωνα με το περιβάλλον εφαρμογής και τις απαιτήσεις, για να επιτευχθεί η πιο οικονομική και καλύτερη απόδοση για την κάλυψη των περιφερειακών απαιτήσεων.
7, Πλατφόρμα ελέγχου: βασίζεται στην αρχιτεκτονική SOA, παρέχοντας σελίδες Web με πολλαπλές μεθόδους πρόσβασης, όπως εφαρμογές,μπορεί να επιτρέπει τον έλεγχο πρόσβασης και διαχείρισης περισσότερων από 20 σειρών συσκευών ανίχνευσης και αντιμέτρησης UAV, και να υποστηρίξει τη μελλοντική επέκταση σε άλλα συστήματα ή συσκευές αντιμέτρων UAV, συμπεριλαμβανομένων των ραντάρ, της οπτικοηλεκτρονικής, της εξαπάτησης κλπ.
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Σύστημα ραντάρ |
Δυοδιάστατη ενεργητική φάση, τετραμερής δομή συστοιχίας |
| Διάταξη συχνοτήτων λειτουργίας |
Χ ζώνη |
| Πεδίο σάρωσης |
Αζιμούθ: 360° |
| Κλίση: -10°-20° |
| Πεδίο εκτέλεσης:0.24-26 χλμ. |
| Ηλεκτρική σάρωση Αζίμουθ:±50° |
| Ηλεκτρικό πεδίο σάρωσης: ± 15 ° |
| Πεδίο ανίχνευσης ((Pd=0).8,Pfa=10-6) |
Πεδίο ανίχνευσης έως το όχημα ≥ 25 km |
| Πεδίο ανίχνευσης σε ανθρώπους ≥ 11,5 χλμ. |
| Πεδίο ανίχνευσης σε UAV≥6km |
| Άγρυπνη περιοχή |
240 μέτρα |
| Απόφαση |
Ανάλυση εμβέλειας: 10m |
| Ανάλυση αζίμουθ: 5° (κανονικό) |
| Ανάλυση τόνου: 8° (κανονικό) |
| Ακριβότητα |
Ακριβότητα εμβέλειας: 5m |
| Ακριβότητα αζίμουθ:00,4° |
| Ακριβότητα κλίμακας:00,6° |
| Ακριβότητα ταχύτητας:1m |
| Ραδιακή ταχύτητα στόχου |
0.8m/s-20m/s |
| Ικανότητα εντοπισμού στόχου |
Αριθμός επεξεργασμένων σημείων ≥ 150 παρτίδες |
| Μεταφορά ισχύος |
224w |
| Μέγεθος εξοπλισμού |
≤ 680mm*400mm*205,6mm |
| Βάρος |
≤ 28kg (Μιαμερή σειρά) |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Εξοπλισμός ανίχνευσης |
Πεδίο συχνότητας ανίχνευσης |
30MHz-6GHz |
| Διάταξη εστίασης: 0.40, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (προαιρετικό) |
| Μέθοδος ανίχνευσης |
Παθητική ραδιοφωνική αυτόματη ανίχνευση, παθητική λήψη σήματος |
| Απόσταση ανίχνευσης |
5-10 χλμ. (περίοδος ποικίλλει ανάλογα με το μοντέλο, ισχύς μετάδοσης UAV > 0,1 W) |
| Πεδίο ανίχνευσης |
Ολοκατευθυντική ανίχνευση |
| Αριθμός ανίχνευσης στόχου |
Ταυτόχρονη ανίχνευση άνω των 60 UAV |
| Ακριβότητα |
Ακριβότητα εύρεσης κατεύθυνσης ≤3° ((RMS) |
| Ακριβότητα θέσης≤10 μέτρα |
| Συσκευές αντιστοίχων |
Τρόπος αντιστοίχισης |
Καταστολή ραδιοεπιρροών |
| Αντιστόχος |
Μεταφορά εικόνας UAV, συνδέσεις ελέγχου πτήσης, σήματα πλοήγησης |
| Διάταξη αντισυχνοτήτων |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (προαιρετικό) |
| Αντιπερισπασμός |
Προαιρετική ολικοκατευθυντική ή κατευθυντική διαμόρφωση |
| Αντισταθμιστική απόσταση |
Κατεύθυνση: 3-5 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ολικής κατευθύνσεως: 1,5-2 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ενσωμάτωση συστήματος |
Μέγεθος |
Εξοπλισμός ανίχνευσης:450mm*400mm |
| Συσκευή μετρητή:50mm*500mm*300mm |
| Βάρος |
≤ 45 kg |
| Κατανάλωση ενέργειας |
Ανίχνευση ενεργοποιημένη: 55W |
| Διαταραχή ενεργοποιημένη:960W |
| Προστασία κατά της εισόδου |
Διάκριση IP67 |
