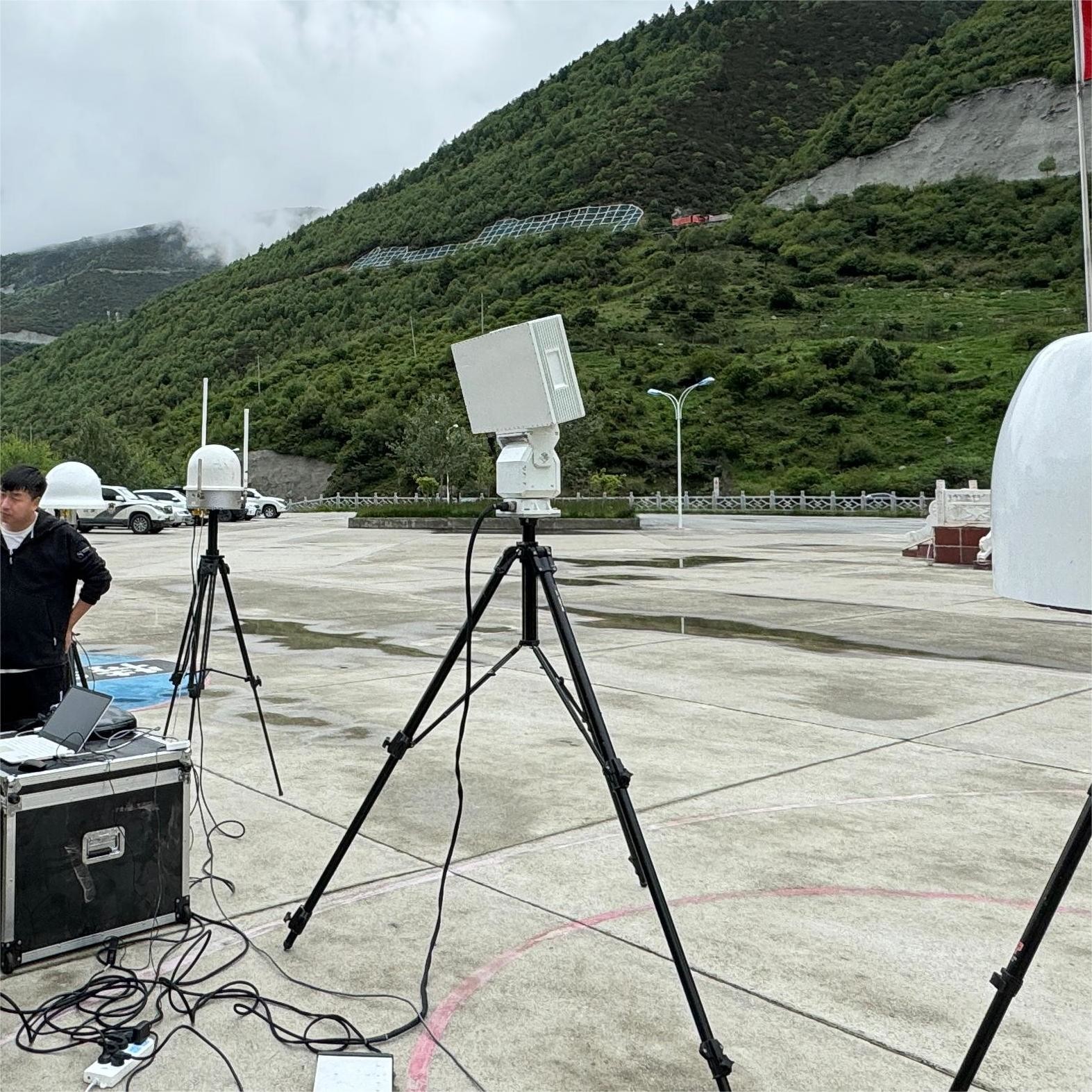

LT-AD01 2D Ράδα Φάσης+ Εξοπλισμός ενσωμάτωσης αντιπροσωπευτικών μέτρων θέσης UAV σειράς LT-UDA (προαιρετικό)
Εισαγωγή του προϊόντος:
Το ραντάρ αεροπορικής άμυνας που παράγεται από την εταιρεία μας έχει ένα τρι-συντεταγμένο, ολοκληρωτικά συνεκτικό και ενεργό σύστημα σαρώσεως φάσης δύο διαστάσεων.και ολόκληρη η συσκευή υιοθετεί ένα μοντελοποιημένοΟ εξοπλισμός χρησιμοποιείται για την ανίχνευση στόχων υψηλής ταχύτητας, την παρακολούθηση και την τοποθέτηση.Εκτός από την τήρηση των δεικτών ακαμψίας και αντοχής, ο σχεδιασμός λαμβάνει επίσης υπόψη τη διάταξη, την εγκατάσταση, την καλωδίωση, την ψύξη και άλλες απαιτήσεις ενός μεγάλου αριθμού ηλεκτρονικών συσκευών.
Ο εξοπλισμός αντιμέτρων εντοπισμού κατεύθυνσης και θέσης των UAV είναι ένα ολοκληρωμένο σύστημα ανίχνευσης και προειδοποίησης των UAV, αναγνώρισης στόχων, εντοπισμού κατεύθυνσης, θέσης, απομάκρυνσης παρεμβολών,και ελέγχουΜπορεί να εξοπλιστεί με ενσωματωμένα εξαρτήματα, σταθερά εξαρτήματα εγκατάστασης και εξαρτήματα προσωρινής ανάπτυξης, καθιστώντας το ευέλικτο και κατάλληλο για εφαρμογές πολλαπλών σενάριων.
Χαρακτηριστικά του προϊόντος:
1Παρακολούθηση πολλαπλών στόχων ταυτόχρονα, ανίχνευση σε πραγματικό χρόνο της ταχύτητας του στόχου, της τροχιάς και της χωρικής θέσης.
2Ενσωμάτωση ποικίλων αλγορίθμων κατά της έντονης ακαταστασίας.
3, ενεργητική φάση κεραίας για την επίτευξη πλήρους κάλυψης του εναέριου χώρου.
4Η συσκευή είναι μικρού μεγέθους, ελαφρού βάρους και σε στερεή κατάσταση, με υψηλή σταθερότητα και αξιοπιστία.
5, Ανίχνευση και τοποθέτηση: Χρησιμοποιώντας την ανίχνευση παθητικού και παθητικού φάσματος, η συχνότητα ανίχνευσης είναι 20MHz-6GHz.Πολλαπλές κεραίες εύρεσης κατεύθυνσης και θέσης χρησιμοποιούνται για την παραλαβή ασύρματων σημάτων από drones στην περιοχή ανίχνευσηςΧρησιμοποιώντας την τεχνολογία ανάλυσης ασύρματου πρωτοκόλλου, το σύστημα ανιχνεύει και προσδιορίζει αυτόματα τις πληροφορίες συντεταγμένων γεωγραφικού πλάτους και μήκους, ύψος, ταχύτητα, κατεύθυνση,και μοντέλο κοινώς χρησιμοποιούμενων μη επανδρωμένων αεροσκαφών, σημείο απογείωσης και άλλες πληροφορίες.
6, Απομάκρυνση παρεμβολών: υιοθέτηση υψηλής ταχύτητας ψηφιακής τεχνολογίας σαρώσεως συχνότητας, μέσω ηλεκτρομαγνητικών παρεμβολών για την επίτευξη της παρεμβολής της πλοήγησης UAV, τηλεχειρισμού,σήματα επικοινωνίας μετάδοσης εικόνας, ώστε να αναγκάσει το UAV να επιστρέψει στην πτήση ή την προσγείωση και να μπορεί να επιτύχει την ακριβή παρεμβολή στο καθορισμένο UAV,αλλά μπορεί επίσης να ρυθμιστεί με διαφορετικά σχήματα κεραίας σύμφωνα με το περιβάλλον εφαρμογής και τις απαιτήσεις, για να επιτευχθεί η πιο οικονομική και καλύτερη απόδοση για την κάλυψη των περιφερειακών απαιτήσεων.
7, Πλατφόρμα ελέγχου: βασίζεται στην αρχιτεκτονική SOA, παρέχοντας σελίδες Web με πολλαπλές μεθόδους πρόσβασης, όπως εφαρμογές,μπορεί να επιτρέπει τον έλεγχο πρόσβασης και διαχείρισης περισσότερων από 20 σειρών συσκευών ανίχνευσης και αντιμέτρησης UAV, και να υποστηρίξει τη μελλοντική επέκταση σε άλλα συστήματα ή συσκευές αντιμέτρων UAV, συμπεριλαμβανομένων των ραντάρ, της οπτικοηλεκτρονικής, της εξαπάτησης κλπ.
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Σύστημα ραντάρ |
2D ενεργός φάσης συστοιχίας |
| Διάταξη συχνοτήτων λειτουργίας |
Χ ζώνη |
| Πεδίο σάρωσης |
Αζιμούθ (ηλεκτρική σάρωση): ± 15,5° |
| Κλίση (ηλεκτρική ανίχνευση): ± 30° |
| Αζιμούθ (μηχανική σάρωση): 0°-360° |
| Κλίση (μηχανική σάρωση): 0°-90° |
| Ταχύτητα κεραίας |
≤ 10 στροφές ανά λεπτό |
| Πεδίο ανίχνευσης ((Pd=0).8,Pfa=10-6) |
≥ 8 km (RCS=0,01m2) |
| ≥15,5km ((RCS=0,1m2) |
| ≥ 25km ((RCS=1m2) |
| Άγρυπνη περιοχή |
240 μέτρα |
| Απόφαση |
Ανάλυση εμβέλειας: 15m |
| Αζίμουθ Ανάλυση ≥5° |
| Ανάλυση βούρτσας ≥9° |
| Ακριβότητα |
Αρκετή ακρίβεια ≥20m |
| Αξιμουθική ακρίβεια ≥0,8° |
| Ακριβότητα κλίσης ≥0,8° |
| Ραδιακή ταχύτητα στόχου |
0.8m/s-100m/s |
| Ικανότητα εντοπισμού στόχου |
≥ 200 παρτίδες |
| Μεταφορά ισχύος |
256W |
| Μέγεθος εξοπλισμού εμπρός |
≤ 686mm*411mm*145mm |
| Βάρος |
≤ 55 kg |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Εξοπλισμός ανίχνευσης |
Πεδίο συχνότητας ανίχνευσης |
30MHz-6GHz |
| Διάταξη εστίασης: 0.40, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (προαιρετικό) |
| Μέθοδος ανίχνευσης |
Παθητική ραδιοφωνική αυτόματη ανίχνευση, παθητική λήψη σήματος |
| Απόσταση ανίχνευσης |
5-10 χλμ. (περίοδος ποικίλλει ανάλογα με το μοντέλο, ισχύς μετάδοσης UAV > 0,1 W) |
| Πεδίο ανίχνευσης |
Ολοκατευθυντική ανίχνευση |
| Αριθμός ανίχνευσης στόχου |
Ταυτόχρονη ανίχνευση άνω των 60 UAV |
| Ακριβότητα |
Ακριβότητα εύρεσης κατεύθυνσης ≤3° ((RMS) |
| Ακριβότητα θέσης≤10 μέτρα |
| Συσκευές αντιστοίχων |
Τρόπος αντιστοίχισης |
Καταστολή ραδιοεπιρροών |
| Αντιστόχος |
Μεταφορά εικόνας UAV, συνδέσεις ελέγχου πτήσης, σήματα πλοήγησης |
| Διάταξη αντισυχνοτήτων |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (προαιρετικό) |
| Αντιπερισπασμός |
Προαιρετική ολικοκατευθυντική ή κατευθυντική διαμόρφωση |
| Αντισταθμιστική απόσταση |
Κατεύθυνση: 3-5 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ολικής κατευθύνσεως: 1,5-2 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ενσωμάτωση συστήματος |
Μέγεθος |
Εξοπλισμός ανίχνευσης:450mm*400mm |
| Συσκευή μετρητή:50mm*500mm*300mm |
| Βάρος |
≤ 45 kg |
| Κατανάλωση ενέργειας |
Ανίχνευση ενεργοποιημένη: 55W |
| Διαταραχή ενεργοποιημένη:960W |
| Προστασία κατά της εισόδου |
Διάκριση IP67 |
