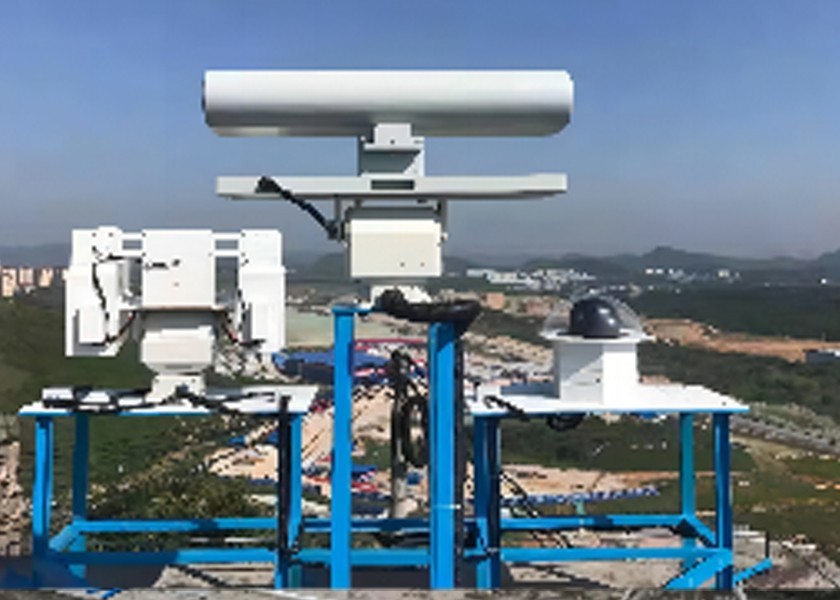

LT-P08 Ψηφιακό πολλαπλό ραντάρ + εξοπλισμός ολοκλήρωσης αντιμέτρων θέσης UAV σειράς LT-UDA (προαιρετικό)
Εισαγωγή του προϊόντος:
Το δίδιάστατο τρισδιάστατο ραντάρ LT-P08 είναι μια συσκευή παρακολούθησης και αναγνώρισης χαμηλών υψομέτρων που λειτουργεί στην ζώνη X και είναι ικανή να ανιχνεύει χαμηλά επίπεδα,μικροί και αργοί στόχοι σε ακτίνα 25 χιλιομέτρωνΤο ραντάρ αυτό χρησιμοποιεί το σύστημα ActivePhased Array (AESA).ενώ η μηχανική σάρωση χρησιμοποιείται στην διάσταση αζιμούθ για να επιτευχθεί κάλυψη 360 αζιμούθΟλόκληρη η μηχανή είναι μεμονωμένης κατασκευής για να εξασφαλίζεται η αξιοπιστία του εξοπλισμού.
Ο εξοπλισμός αντιμέτρων εντοπισμού κατεύθυνσης και θέσης των UAV είναι ένα ολοκληρωμένο σύστημα ανίχνευσης και προειδοποίησης των UAV, αναγνώρισης στόχων, εντοπισμού κατεύθυνσης, θέσης, απομάκρυνσης παρεμβολών,και ελέγχουΜπορεί να εξοπλιστεί με ενσωματωμένα εξαρτήματα, σταθερά εξαρτήματα εγκατάστασης και εξαρτήματα προσωρινής ανάπτυξης, καθιστώντας το ευέλικτο και κατάλληλο για εφαρμογές πολλαπλών σενάριων.
Χαρακτηριστικά του προϊόντος:
1, ισχυρή αντίσταση στην ακαταστασία.
2, με συσκευή ρύθμισης ύψους, μπορεί να ρυθμίσει τη γωνία της κεραίας, η οποία εφαρμόζεται σε διάφορες διαφορετικές γεωγραφικές συνθήκες.
3, Επιλύει το τεχνικό πρόβλημα της επιλογής πολλαπλών στόχων για την παρακολούθηση και αναγνώριση στόχων στο περιβάλλον θορύβου φόντου.
4, Ανίχνευση και τοποθέτηση: Χρησιμοποιώντας την ανίχνευση παθητικού και παθητικού φάσματος, η συχνότητα ανίχνευσης είναι 20MHz-6GHz.Πολλαπλές κεραίες εύρεσης κατεύθυνσης και θέσης χρησιμοποιούνται για την παραλαβή ασύρματων σημάτων από drones στην περιοχή ανίχνευσηςΧρησιμοποιώντας την τεχνολογία ανάλυσης ασύρματου πρωτοκόλλου, το σύστημα ανιχνεύει και προσδιορίζει αυτόματα τις πληροφορίες συντεταγμένων γεωγραφικού πλάτους και μήκους, ύψος, ταχύτητα, κατεύθυνση,και μοντέλο κοινώς χρησιμοποιούμενων μη επανδρωμένων αεροσκαφών, σημείο απογείωσης και άλλες πληροφορίες.
5, Απομάκρυνση παρεμβολών: υιοθέτηση υψηλής ταχύτητας ψηφιακής τεχνολογίας σαρώσεως συχνότητας, μέσω ηλεκτρομαγνητικών παρεμβολών για την επίτευξη της παρεμβολής της πλοήγησης UAV, τηλεχειρισμού,σήματα επικοινωνίας μετάδοσης εικόνας, ώστε να αναγκάσει το UAV να επιστρέψει στην πτήση ή την προσγείωση και να μπορεί να επιτύχει την ακριβή παρεμβολή στο καθορισμένο UAV,αλλά μπορεί επίσης να ρυθμιστεί με διαφορετικά σχήματα κεραίας σύμφωνα με το περιβάλλον εφαρμογής και τις απαιτήσεις, για να επιτευχθεί η πιο οικονομική και καλύτερη απόδοση για την κάλυψη των περιφερειακών απαιτήσεων.
6, Πλατφόρμα ελέγχου: βασίζεται στην αρχιτεκτονική SOA, παρέχοντας σελίδες Web με πολλαπλές μεθόδους πρόσβασης, όπως εφαρμογές,μπορεί να επιτρέπει τον έλεγχο πρόσβασης και διαχείρισης περισσότερων από 20 σειρών συσκευών ανίχνευσης και αντιμέτρησης UAV, και να υποστηρίξει τη μελλοντική επέκταση σε άλλα συστήματα ή συσκευές αντιμέτρων UAV, συμπεριλαμβανομένων των ραντάρ, της οπτικοηλεκτρονικής, της εξαπάτησης κλπ.
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Σύστημα ραντάρ |
Ψηφιακό σύστημα σχηματισμού δέσμης |
| Διάταξη συχνοτήτων λειτουργίας |
Χ ζώνη |
| Πεδίο σάρωσης |
Αζιμούθ: 0°-360° |
| Κλίση: ± 30° |
| Πεδίο ανίχνευσης ((Pd=0).8,Pfa=10-6) |
ΔΕΑ: 7 χιλιόμετρα |
| Άνθρωποι: 12 χιλιόμετρα |
| Άγρυπνη περιοχή |
240 μέτρα |
| Απόφαση |
Ανάλυση εμβέλειας ≤ 10m |
| Αζίμουθ Ανάλυση≤3° |
| Ανάλυση κλίμακας ≤6° |
| Ακριβότητα |
Ακριβότητα εμβέλειας ≤ 10m |
| Ακριβότητα αζιμούθ ≤ 0,5° |
| Ακριβότητα κλίσης ≤0,6° |
| Ακριβότητα ταχύτητας ≤0,5m/s |
| Ραδιακή ταχύτητα στόχου |
0.8m/s-40m/s |
| Ικανότητα εντοπισμού στόχου |
≥ 100 παρτίδες |
| Μεταφορά ισχύος |
≤ 300W |
| Μέγεθος εξοπλισμού |
685mm*410mm*146mm(Μεγέθος κύριας μονάδας) |
| Βάρος |
30kg ((Βάρος κύριας μονάδας) |
| Ονομασία παραμέτρου |
Αξία παραμέτρου |
| Εξοπλισμός ανίχνευσης |
Πεδίο συχνότητας ανίχνευσης |
30MHz-6GHz |
| Διάταξη εστίασης: 0.40, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (προαιρετικό) |
| Μέθοδος ανίχνευσης |
Παθητική ραδιοφωνική αυτόματη ανίχνευση, παθητική λήψη σήματος |
| Απόσταση ανίχνευσης |
5-10 χλμ. (περίοδος ποικίλλει ανάλογα με το μοντέλο, ισχύς μετάδοσης UAV > 0,1 W) |
| Πεδίο ανίχνευσης |
Ολοκατευθυντική ανίχνευση |
| Αριθμός ανίχνευσης στόχου |
Ταυτόχρονη ανίχνευση άνω των 60 UAV |
| Ακριβότητα |
Ακριβότητα εύρεσης κατεύθυνσης ≤3° ((RMS) |
| Ακριβότητα θέσης≤10 μέτρα |
| Συσκευές αντιστοίχων |
Τρόπος αντιστοίχισης |
Καταστολή ραδιοεπιρροών |
| Αντιστόχος |
Μεταφορά εικόνας UAV, συνδέσεις ελέγχου πτήσης, σήματα πλοήγησης |
| Διάταξη αντισυχνοτήτων |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (προαιρετικό) |
| Αντιπερισπασμός |
Προαιρετική ολικοκατευθυντική ή κατευθυντική διαμόρφωση |
| Αντισταθμιστική απόσταση |
Κατεύθυνση: 3-5 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ολικής κατευθύνσεως: 1,5-2 χλμ. (Η εμβέλεια αντιστοίχως ποικίλλει ανάλογα με το μοντέλο) |
| Ενσωμάτωση συστήματος |
Μέγεθος |
Εξοπλισμός ανίχνευσης:450mm*400mm |
| Συσκευή μετρητή:50mm*500mm*300mm |
| Βάρος |
≤ 45 kg |
| Κατανάλωση ενέργειας |
Ανίχνευση ενεργοποιημένη: 55W |
| Διαταραχή ενεργοποιημένη:960W |
| Προστασία κατά της εισόδου |
Διάκριση IP67 |
